W5500中文資料

1、 W5500產品簡介

- 型號：W5500

- 品牌：WIZnet

- 描述：W5500是一款集成了以太網控制器和TCP/IP協議棧的芯片，適用于嵌入式系統中的網絡通信。

2、W5500中文參數、產品特點、應用領域點擊下方文字：

W5500中文參數、產品特點、應用領域

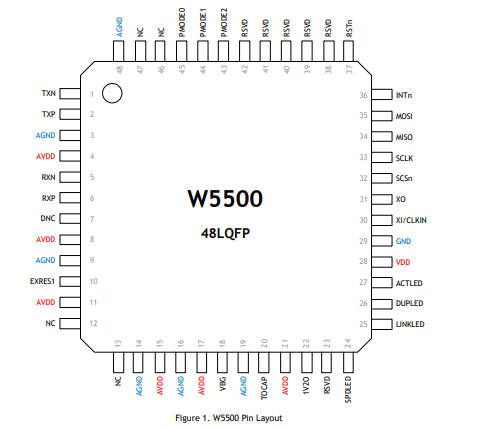

W5500引腳圖

 W5500 引腳功能詳解：

W5500的引腳功能可以根據不同的封裝有所變化。以下是常見封裝（如QFN48）的引腳功能：

1. RESETn：復位引腳，用于對W5500進行復位操作。

2. INTn：中斷引腳，用于指示數據接收、發送完成或其他狀態。

3. SPI Interface：

   - SCLK：串行時鐘引腳。

   - MOSI：主設備輸出從設備輸入引腳。

   - MISO：主設備輸入從設備輸出引腳。

   - /CS：SPI片選引腳，用于啟動和結束SPI通信。

4. 供電引腳：VCC（3.3V）和GND。

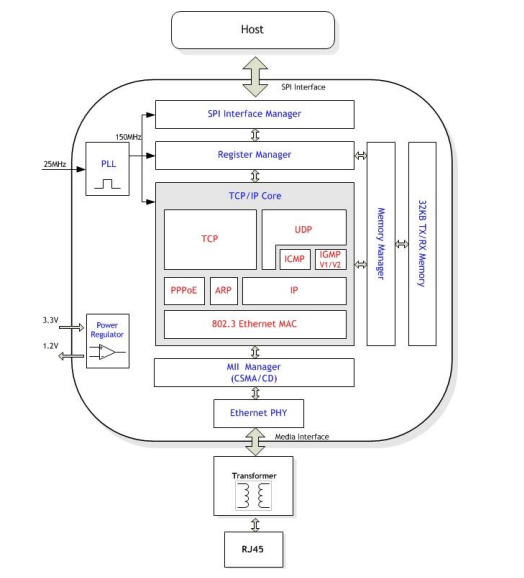

W5500原理圖

 W5500 工作原理：

- 以太網通信：W5500通過SPI接口與主控器（如微控制器）通信，并實現以太網通信。它集成了TCP/IP協議棧，能夠處理網絡層和傳輸層協議，支持TCP、UDP、IP、ARP等協議。

- 數據緩存：W5500內置了數據緩存，用于存儲網絡數據包，實現數據的收發處理。

- 硬件加速器：W5500內部包含硬件加速器，用于處理以太網通信協議，提高了數據傳輸效率。

 使用須知：

1. 電源供應：提供穩定、適配規格的電源供應（通常為3.3V）。

2. 引腳連接：按照規格手冊連接W5500的引腳，確保正確連接。

3. SPI接口配置：設置正確的SPI通信參數，例如時鐘速率、模式等。

4. 引導初始化：按照規范進行引導和初始化配置，包括MAC地址、IP地址等的設置。

5. 中斷處理：根據需要處理中斷引腳，處理數據收發完成或其他狀態的中斷。

6. 數據傳輸：根據需要使用合適的API或指令，實現數據的發送和接收。

7. 保護措施：注意防靜電措施，避免在操作時損壞芯片。

8. 參考文檔：詳細的操作指南和設置信息可參考W5500的規格手冊和相關文檔，以獲取更多信息和指導。

W5500作為一款集成了以太網控制器和TCP/IP協議棧的芯片，適用于各種嵌入式網絡通信應用。正確的引腳連接、SPI接口配置以及合適的初始化設置對于實現穩定的以太網通信至關重要。詳細的操作指南和設置信息可參考技術手冊和相關文檔以獲得更多幫助和指導。
