隨著現代電子設備對高速數據傳輸和多協議兼容性的需求不斷增加，TPT29336作為一款雙通道雙向I3C、SMBus及電壓電平轉換器，憑借其卓越的性能和廣泛的適用性，成為了眾多應用場景中的理想選擇。

TPT29336技術參數詳解

TPT29336是一款帶有使能（EN）輸入的雙通道雙向I3C和SMBus電壓電平轉換器。其工作電壓范圍為1.2V至3.6V（VREF1）和1.8V至5.5V（VREF2）。該器件的導通電阻僅為3.5Ω，確保了最小傳播延遲小于1.5ns。當EN為高電平時，轉換器開關開啟，SCL1和SDA1 I/O連接到SCL2和SDA2 I/O，允許端口之間的雙向數據流。若EN為低電平，則轉換器開關關閉，端口之間呈現高阻抗狀態，從而實現兩端的有效隔離。

TPT29336還支持在不同頻率下運行兩條總線，一條為400kHz，另一條為100kHz。如果兩個總線以不同頻率運行，使用100kHz總線時需要將其與其他400kHz總線隔離。當主控器以400kHz運行時，由于轉換器引入的延遲，系統的最大頻率可能低于400kHz。

如同標準I3C總線系統一樣，TPT29336在兩側都需要上拉電阻，以提供邏輯高電平。該器件設計用于支持SM、FM和FM+模式下的I3C總線設備以及SMBus設備，最大頻率可達12.5MHz，具體取決于RC時間常數。

此外，TPT29336采用MSOP8和VSSOP8封裝，額定溫度范圍為?40°C至+125°C，確保了其在極端環境條件下的可靠性。

TPT29336應用領域

TPT29336不僅適用于服務器和存儲設備，還在多個領域展現出廣泛的應用潛力：

服務器/存儲：在服務器和存儲設備中，TPT29336通過其高效的電平轉換功能，確保了各個組件間的穩定通信，提升了整體系統的性能。

路由器（電信交換設備）：在電信交換設備中，TPT29336支持多種接口協議，如I3C、SMBus、PMBus等，保證了數據的快速可靠傳輸。

個人電腦/消費類手機：對于個人電腦和消費類手機，TPT29336提供了靈活的電壓范圍和緊湊的封裝形式，非常適合空間有限且對功耗有嚴格要求的設備。

工業自動化：在工業自動化領域，TPT29336的寬溫度范圍和高穩定性，使其成為控制和監控系統的理想選擇。

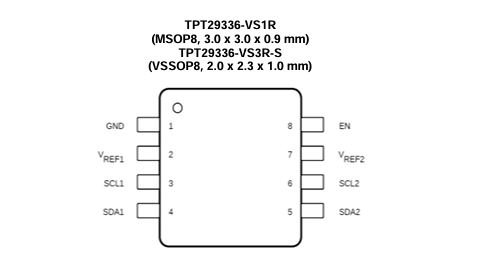

TPT29336原理圖及引腳圖

TPT29336現貨型號

TPT29336-VS1R

TPT29336-VS3R

TPT29336-T8TR
