TM1652（天微 LED顯示驅動芯片）中文參數、應用領域及引腳圖

來源：中芯巨能：提供選型指導+現貨供應+技術支持| 發布日期：2024-03-31 16:00:01 瀏覽量：

TM1652 是一款LED（發光二極管、數碼管、點陣屏）驅動控制專用芯片，內部集成了數字通訊電路、解碼電路、數據鎖存器、震蕩器、LED驅動電路。通訊方式采用異步串口通信（UART）協議，因芯片只接收單片機發來的數據，僅需要單片機的一個TX端口發送數據給芯片即可，實現單線通訊；在顯示驅動方面，芯片采用動態掃描方式，兩種顯示模式可選，8級段驅動電流可調，16級位占空比可調；TM1652內置消隱處理優化電路。代理銷售天微旗下全系列IC電子元器件-中芯巨能為您提供TM1652中文參數、應用領域及引腳圖。

TM1652中文參數

?  采用功率CMOS工藝

?  典型工作電壓：5V

?  支持共陰數碼管顯示

?  兩種顯示模式（7段×6位,8段×5位）

?  輝度調節電路（位占空比16級可調、段驅動電流8級可調）

?  串行接口（SDA），兼容串口通信（UART）協議，支持波特率19200bps

?  內置 OSC 頻率2.5M

?  內置上電復位電路

?  內置針對暗亮問題的優化

TM1652應用領域

本產品應用在各種消費類電子產品上，用途非常廣泛，如：空調面板、洗衣機面板、DVD顯示面板、機頂盒顯示等。本產品性能優良，質量可靠。

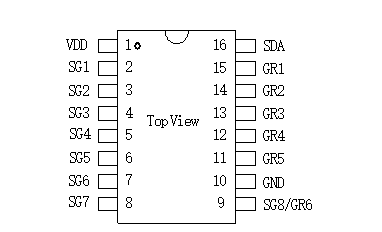

TM1652引腳圖

TM1652引腳圖

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
