TLV2186是德州儀器一款低功耗、24V軌到軌輸入和輸出的零漂移運算放大器（op amp），具備僅10 μV的典型失調電壓和0.1 μV/°C的典型溫度漂移。這款器件非常適合用于精密儀器、信號測量和有源濾波等應用。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能將詳細解析TLV2186的技術參數及其在各種應用場景中的優勢。

TLV2186的技術參數詳解

高精度與低功耗的完美結合

TLV2186的一個顯著特點是其極低的失調電壓和溫度漂移。典型失調電壓僅為10 μV，溫度漂移為0.1 μV/°C，這使得它在需要高精度的應用中表現出色。此外，該器件的靜態電流消耗僅為90 μA，使其成為電池供電儀器和便攜式系統的理想選擇。

這種低功耗特性不僅延長了設備的工作時間，還降低了系統的整體能耗。例如，在電池供電的醫療設備或便攜式測試儀器中，TLV2186能夠提供長時間的穩定運行，同時保持高精度的數據采集能力。

優秀的動態性能

除了高精度和低功耗，TLV2186還具備出色的動態性能。其增益帶寬為750 kHz，擺率（slew rate）為0.35 V/μs，這使得它能夠在需要快速響應的應用中表現優異。例如，在信號處理和數據采集系統中，TLV2186能夠快速響應輸入信號的變化，確保數據的準確性和實時性。

此外，TLV2186支持4.5V至24V的電源范圍，適用于多種不同的應用場景。無論是低壓便攜式設備還是高壓工業控制系統，TLV2186都能提供穩定的性能。

強大的設計特性

TLV2186的設計還包括一些重要的特性，使其在實際應用中更加可靠和耐用：

RFI/EMI過濾輸入：有效防止射頻干擾和電磁干擾，提高了系統的抗干擾能力。

軌到軌輸入/輸出：允許輸入和輸出信號接近電源軌，最大化信號動態范圍。

高共模架構：支持高側電流分流監測，即使在正電源軌上也能實現精確的電流測量。

這些特性使TLV2186在復雜環境中也能穩定工作，特別適合工業控制、汽車電子和醫療設備等對可靠性要求較高的領域。

環境適應性與封裝選項

TLV2186的工作溫度范圍為–40°C至+125°C，適用于廣泛的環境條件。無論是在寒冷的戶外環境還是高溫的工業廠房中，TLV2186都能保持穩定的性能。此外，該器件提供了WSON-8和SO-8兩種封裝選項，滿足不同應用的需求。

WSON-8封裝具有較小的尺寸，適合空間受限的應用場景；而SO-8封裝則更為常見，適用于大多數標準電路板設計。無論選擇哪種封裝，TLV2186都能提供可靠的性能和靈活的設計選項。

TLV2186應用案例

TLV2186廣泛應用于多個領域，包括但不限于：

精密儀器：如電子秤、實驗室儀器和高精度傳感器，TLV2186的低失調電壓和溫度漂移確保了數據的準確性。

信號測量：在數據采集系統和信號處理電路中，TLV2186的高增益帶寬和快速響應能力保證了信號的實時性和穩定性。

有源濾波：在音頻處理和通信系統中，TLV2186可以用于設計高性能的有源濾波器，提升系統的音質和信號質量。

工業控制：在工業自動化系統中，TLV2186的高共模架構和強大的抗干擾能力使其成為高側電流監測的理想選擇。

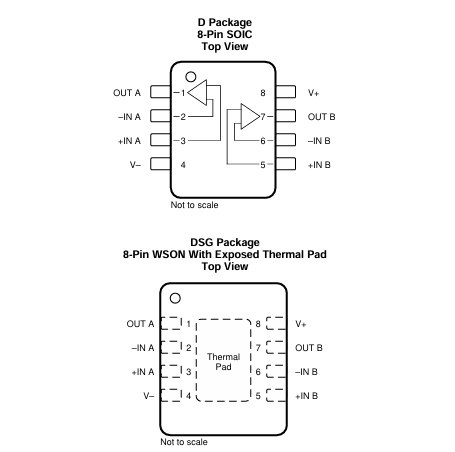

TLV2186引腳圖

TLV2186可選型號

TLV2186IDR

TLV2186IDSGR

TLV2186IDSGT

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

結語

TLV2186是一款高性能、低功耗的運算放大器，憑借其出色的精度、動態性能和強大的設計特性，滿足了多種應用場景對高精度和可靠性的需求。其低靜態電流和寬電源范圍使其成為電池供電設備和便攜式系統的理想選擇。未來，隨著更多應用場景的拓展，TLV2186將繼續為各行業的創新和發展提供有力支持。如果你正在尋找一款適用于精密儀器或信號測量的運算放大器，TLV2186無疑是一個值得信賴的選擇。
