STUW81300是一款集成了雙架構頻率合成器（小數 N 分頻和整數 N）和四個低相位噪聲 VCO 的高性能芯片。該芯片具有快速自動中心頻率校準功能，能夠在單個器件中提供從 1.925 GHz 到 16 GHz 的寬廣頻率范圍。通過集成低噪聲 LDO 穩壓器和內部匹配的寬帶射頻輸出，STUW81300 優化了最終應用的尺寸和成本。

STUW81300功能特點

-寬廣的輸出頻率范圍：1.925 GHz 至 16 GHz。

-射頻輸出：

  -射頻輸出 1（VCO、VCO÷2）：1.925-8.0 GHz。

  -射頻輸出 2（VCO x 2）：7.7-16.0 GHz。

-極低的噪聲：

  - 歸一化相位本底噪聲：-227 dBc/Hz。

  - VCO 相位噪聲（6.0 GHz）：-131 dBc/Hz @ 1 MHz 偏移。

  - 本底噪聲（6.0 GHz）：-158 dBc/Hz。

  - 相位噪聲（12 GHz）：-125 dBc/Hz @ 1 MHz 偏移。

  - 本底噪聲（12 GHz）：-154 dBc/Hz。

-集成 VCO：具有快速自動中心頻率校準功能。

-外部 VCO 選項：支持帶 5 V 電荷泵的外部 VCO。

-倍頻器輸出：基波 VCO 抑制在倍頻器輸出高于 20 dB 時。

-內部寬帶匹配射頻輸出：提供 +6 dBm @ 6 GHz 和 +4 dBm @ 12 GHz 單端。

-集成低噪聲 LDO：優化電源穩定性。

-最大鑒相器頻率：100 MHz。

-精確頻率模式：支持高精度頻率合成。

-差分參考時鐘輸入：支持高達 800 MHz 的差分參考時鐘輸入，符合 LVDS 和 LVECPL 標準。

-集成參考晶體振蕩器內核：提供穩定的參考時鐘。

-R/W SPI 接口：支持讀寫操作，方便配置和監控。

-邏輯兼容性：1.8 V/3.3 V 邏輯兼容性/容差。

-電源電壓：3.0 V 至 5.4 V。

-封裝：小尺寸外露焊盤 VFQFPN36 封裝，尺寸為 6x6x1.0 mm。

-工藝：BICMOS 0.25 μm SiGe。

其他功能

-晶體振蕩器內核：集成的晶體振蕩器內核提供穩定的參考時鐘，確保頻率合成的準確性。

-外部 VCO 模式：支持外部 VCO 模式，提供更大的靈活性。

-輸出靜音功能：可以在需要時關閉輸出，減少功耗和干擾。

-低功耗模式：通過權衡電流消耗與相位噪聲性能和/或輸出電平，實現低功耗操作。

STUW81300應用領域

-通信系統：無線基站、衛星通信、雷達系統。

-測試與測量設備：頻譜分析儀、信號發生器。

-工業自動化：高精度傳感器、控制系統。

-醫療設備：超聲設備、成像系統。

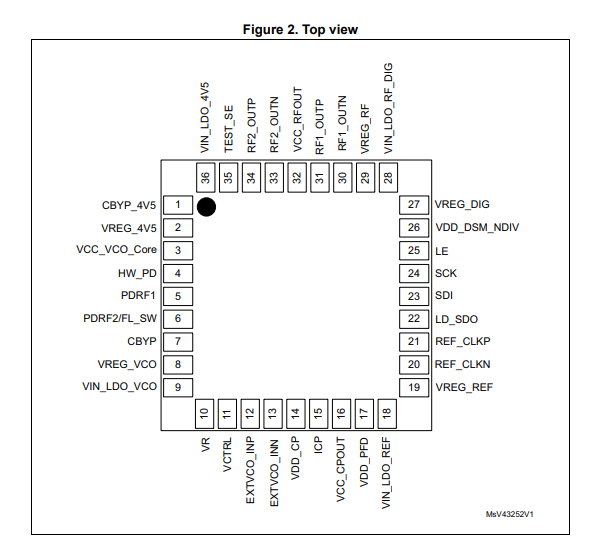

STUW81300引腳圖

STUW81300采購型號

STUW81300TR

STUW81300T
