STA516B 屬于ST意法半導體數字音頻功放系列產品，是一款采用多功率 BCD 技術的單片四通道半橋級放大器。該器件具有高度的靈活性，可用作雙橋配置，或者通過將引腳 CONFIG 連接到引腳 VDD 來重新配置為具有雙電流能力的單橋或具有半電流能力的半橋（二進制模式）。

STA516B中文參數

制造商：STMicroelectronics

描述：IC AMP D MONO/STER 400W PWRSO-36

產品系列：線性 - 放大器 - 音頻

包裝：卷帶（TR）,剪切帶（CT）

系列：-

零件狀態：有源

類型：D 類

輸出類型：1-通道（單聲道）或 2-通道（立體聲）

不同負載時最大輸出功率x通道數：400W x 1 @ 3 歐姆；200W x 2 @ 6 歐姆

電壓-供電：10V ~ 58V

特性：短路和熱保護，待機

安裝類型：表面貼裝型

工作溫度：0°C ~ 90°C（TA）

供應商器件封裝：PowerSO-36

現貨供應STA516B，最快2小時發貨，為制造企業提供技術支持+樣品測試，客服微信： 13310830171。24小時采購熱線：133-1083-0171。

應用與性能

STA516B 特別設計用于立體聲全數字高效放大器的輸出級。其卓越的性能使其能夠向 6 Ω 負載提供 200 W + 200 W 的功率，在 THD = 10% 和 Vcc = 51 V 的條件下。此外，在單個 BTL 配置中，它可以為 3 Ω 負載提供 400 W 的功率，在 THD = 10% 和 Vcc = 52 V 的條件下。

輸入引腳的閾值與引腳 VL 上的電壓成正比，確保了信號處理的精確性和穩定性。

目標應用

STA516B 主要針對高保真音頻放大器的應用，例如：

家庭影院系統

有源揚聲器

這些應用對音質和可靠性要求極高，STA516B 以其高性能和多功能性滿足了這些需求。

封裝與特性

STA516B 采用 36 引腳 PowerSO 封裝，帶有外露焊盤向上（EPU），這有助于提高散熱性能和可靠性。

主要功能包括：

低輸入/輸出脈寬失真：確保音頻信號的純凈度。

200 mΩ 電阻 DSON 開啟互補 DMOS 輸出級：提供高效的功率傳輸。

CMOS 兼容邏輯輸入：易于與其他數字電路集成。

熱保護：內置熱保護機制，防止過熱損壞。

熱警告輸出：提供熱警告信號，便于監控和控制。

欠壓保護：在電源電壓不足時保護設備免受損壞。

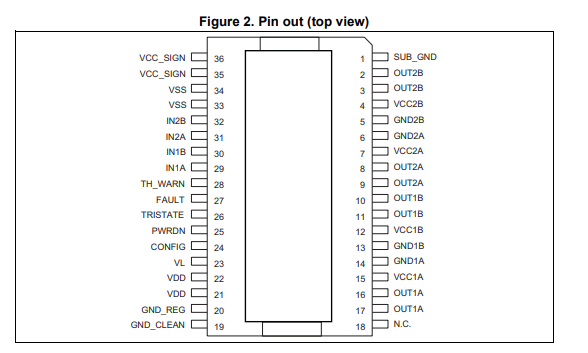

STA516B引腳圖

STA516B可選型號

STA516B13TR

STA516BFTR

STA516BETR

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總結

STA516B 是一款高性能、多功能的單片四通道半橋級放大器，特別適用于高保真音頻放大器應用。其靈活的配置選項、卓越的性能以及豐富的保護特性，使其成為家庭影院系統、有源揚聲器和擴展塢等應用的理想選擇。無論是作為雙橋還是單橋配置，STA516B 都能提供出色的音質和可靠性，滿足各種高端音頻系統的需求。
