SGM8197A0QS8G/TR中文介紹

1、描述

該器件可以在 -24V 至 105V 的共模電壓下感測電流檢測電阻器兩端的電壓。 SGM8197xQ系列有四種不同的增益：10V/V、20V/V、50V/V和100V/V，SGM8197A1Q（20V/V）的帶寬達到1200kHz。

集成了開漏比較器和 0.6V 電壓基準。 0.6V 參考電壓連接到比較器的反相輸入，電流跳變點可以通過 CMP IN引腳的外部電壓來設置。比較器輸出可以是透明的或鎖存的，具體取決于RESET 引腳是拉高還是懸空（或接地）。

SGM8197xQ系列的工作電源電壓為2.7V至28V，典型電源電流為550μA。

SGM8197xQ 系列采用綠色 SOIC-8 和 MSOP-8 封裝。規定溫度范圍為-40 ℃至+125 ℃ 。

該器件符合 AEC-Q100 標準（汽車電子委員會 (AEC) 標準 Q100 1 級），適用于汽車應用。

2、特性

符合 AEC-Q100 汽車應用標準

設備溫度等級 1

T A  = -40 ℃ 至+125 ℃

電源范圍：2.7V 至 28V

靜態電流：550μA（典型值）

增益的選擇：

SGM8197A0Q 增益：10V/V

SGM8197A1Q 增益：20V/V

SGM8197A2Q 增益：50V/V

SGM8197A3Q 增益：100V/V

高精度：1.4%（最大）增益誤差

輸入共模電壓范圍：-24V 至 105V

帶寬：1200kHz（SGM8197A1Q）

比較器參考電壓：0.6V (TYP)

具有開漏輸出的比較器

比較器輸出的鎖存能力

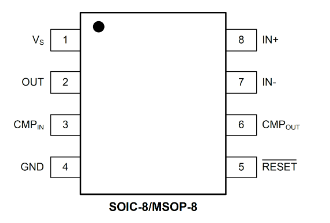

SGM8197A0QS8G/TR引腳圖

SGM8197A0QS8G/TR應用領域

AEC-Q100 1 級應用

能源管理

筆記本電腦

工業電流傳感

充電器

汽車
