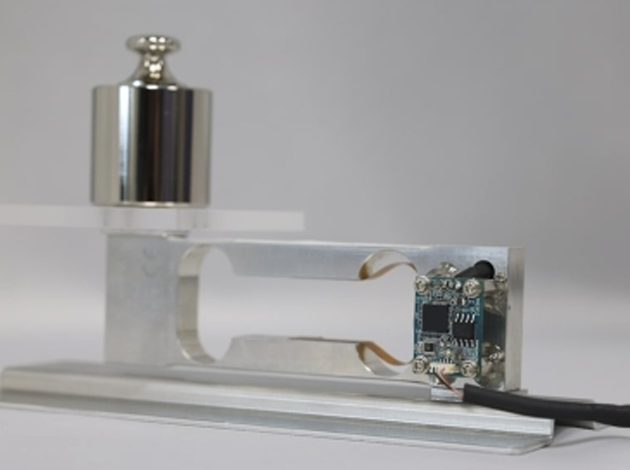

今天分享RX23E-B 數字稱重傳感器微型板參考設計，此參考設計是一款緊湊高效的解決方案，特別適合需要高度集成和精確測量的應用。該設計采用了瑞薩電子的 RX23E-B 32 位微控制器，該微控制器集成了高速且高精度的模擬前端 (AFE)，無需外置的專用 AFE，從而極大地減小了電路板的尺寸。該款微型電路板的尺寸僅為 22mm x 16mm，非常適合安裝在稱重傳感器中。瑞薩代理商-中芯巨能為您提供RX23E-B 數字稱重傳感器微型板參考設計：特性、原理圖、相關產品及樣例程序。

該參考設計特性

- 緊湊型電路板：22mm x 16mm 的微型電路板尺寸，可輕松安裝于稱重傳感器內。

- RX23E-B 微控制器：內置高精度模擬前端 (AFE)，無需外置 AFE，有助于降低物料清單 (BOM) 成本和節省電路板空間。該微控制器實現了高精度負載測量，包括數字濾波和校準功能。

- RAA788155 RS-485/RS-422 收發器：用于 Modbus 等數字通信，確保數據傳輸?shù)目煽啃浴?/p>

- 高精度測量：重量誤差為 ±0.01% R.C.（額定容量）。在 10 SPS 輸出數據速率和 128 倍 PGA 增益條件下，使用校準應變發生器評估了分辨率，確認輸入?yún)⒖茧妷涸肼暈?23.8nVrms，峰峰值電壓噪聲為 140nV。

- 組件應用說明：提供示例程序、電路圖、物料清單 (BOM) 和電路板設計數據。

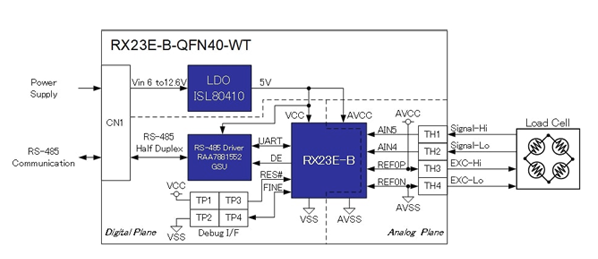

該參考設計原理圖

該參考設計相關產品

1、ISL80410：40V、低靜態電流、150mA 線性穩壓器

- 該線性穩壓器可在 40V 的輸入電壓下工作，靜態電流極低，輸出電流高達 150mA，適用于需要穩定電源的場合。

2、RAA788158：具有 ±5kV EFT 抗擾度和 ±16.5kV ESD 保護的 5V 半雙工、20 Mbps RS-485/422 差分收發器

- 該收發器提供了出色的電磁兼容性，能夠在惡劣環境下保持穩定的通信能力，適用于工業自動化和其他需要高可靠性的應用。

3、RX23E-B：32 位微控制器，集成 24 位 Delta-Sigma 模/數轉換器，速率高達 125kSPS

- RX23E-B 是該參考設計的核心，它集成了高精度的 24 位 Delta-Sigma 模/數轉換器，支持高達 125kSPS 的采樣速率，非常適合高精度測量和數據采集應用。

如需數字稱重傳感器微型板參考設計樣例程、產品規格書、樣片測試、采購、BOM配單、序等需求，請加客服微信：13310830171。

總之，這款數字稱重傳感器微型板參考設計通過將高精度測量與緊湊設計相結合，為稱重應用提供了一個理想的解決方案。無論是用于工業秤還是實驗室精密測量，該參考設計都能夠提供所需的準確性和可靠性。
