LT3092 是一款高性能的可編程兩端電流源，能夠通過兩個外部電阻器設置 0.5mA 至 200mA 的輸出電流。該器件支持多種模擬方法進行主動編程，并且無需使用輸入和輸出電容器即可實現穩定工作，具備高 DC 和 AC 阻抗。這些特性使其特別適合在本質安全應用中使用。代理銷售ADI亞德諾旗下全系列IC電子元器件-中芯巨能為您提供LT3092：簡介、主要特征、引腳圖、可選型號及產品規格書。

LT3092簡介

精準的電流調節

LT3092 的 SET 引腳具有 1% 的初始準確度和低溫度系數。其電流調節性能優于 10ppm/V，在 1.5V 至 40V 的寬電壓范圍內表現出色。這意味著即使在電源電壓波動的情況下，輸出電流也能保持高度穩定。

應用靈活性

這款器件可以在兩端電流源配置中運行，即與信號線串聯。它非常適合用于驅動傳感器、遠程電源，并作為局部電源的精準電流限制器。無論是在工業自動化還是消費電子領域，LT3092 都能提供可靠的電流控制解決方案。

內部保護電路

LT3092 集成了多種保護功能，包括反向電池保護、反向電流保護、電流限制和熱限制。這些保護措施確保了器件在各種異常條件下的可靠性和安全性。

封裝選項

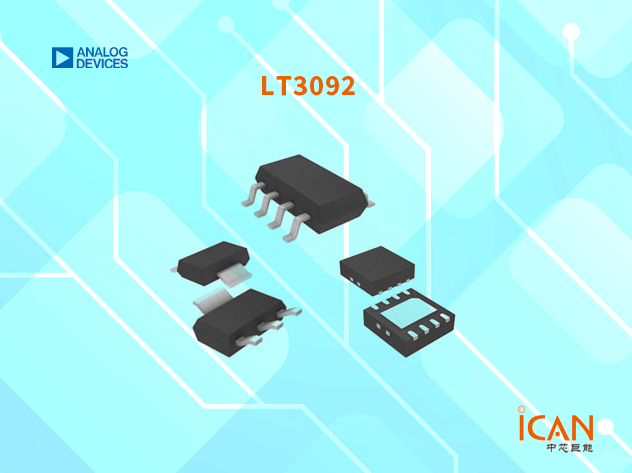

為了滿足不同應用場景的需求，LT3092 提供了多種封裝選擇，包括 8 引腳 TSOT-23、3 引腳 SOT-223 和 8 引腳 3mm x 3mm DFN 封裝。這些緊湊的封裝形式有助于減少 PCB 占用空間，適用于空間受限的設計。

LT3092主要特性

- 可編程兩端電流源：通過兩個外部電阻設定輸出電流。

- 最大輸出電流：200mA。

- 寬輸入電壓范圍：1.2V 至 40V。

- 無需輸入/輸出電容器：簡化設計并降低成本。

- 初始 SET 引腳電流準確度：1%。

- 反向電壓保護：防止反向電壓損壞器件。

- 反向電流保護：防止反向電流流動。

- 優異的電壓調節性能：<0.001%/V（典型值）。

- 電流限制和熱停機保護：確保器件在過流或過熱條件下安全運行。

- 多種封裝選項：8 引腳 SOT-23、3 引腳 SOT-223 和 8 引腳 3mm x 3mm DFN 封裝。

LT3092應用領域

- 兩端浮動電流源：適用于需要浮動電流源的應用。

- 參考于 GND 的電流源：提供穩定的參考電流。

- 可變電流源：支持動態調整輸出電流。

- 電源限制器：作為局部電源的精準電流限制器。

- 本質安全電路：適用于對安全要求極高的環境。

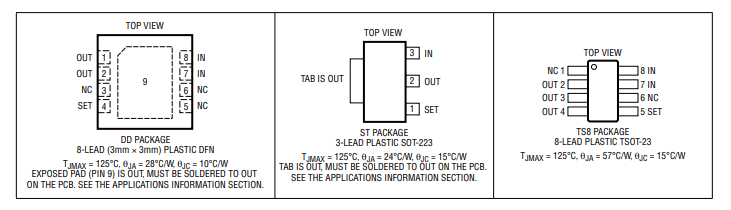

LT3092引腳圖

LT3092可選型號

LT3092EDD#PBF

LT3092EDD#TRPBF

LT3092EST#PBF

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

LT3092 以其卓越的性能、靈活的編程能力和全面的保護功能，成為多種應用的理想選擇。無論是驅動傳感器、遠程電源，還是作為電流限制器，LT3092 都能提供可靠且精確的電流控制。此外，其多樣的封裝選項使得設計者可以根據具體需求選擇最適合的封裝形式，進一步優化系統設計。
