在現代電子系統中，數據傳輸?shù)陌踩院涂煽啃灾陵P(guān)重要。德州儀器（TI）的ISOW7741是一款電流隔離四通道數字隔離器，集成了低輻射高效的電源轉換器。這款器件不僅提供了高達550 mW的隔離功率，還在空間受限的設計中無需額外的隔離電源，大大簡化了設計復雜度。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能將詳細介紹ISOW7741的功能特點及其在多個應用領域的優勢。

ISOW7741產品特性

ISOW7741是一款高性能的數字隔離器，具備多種獨特的優勢。首先，它支持高達100 Mbps的數據速率，確保了高速數據傳輸?shù)男枨蟆Ｆ浼傻腄C-DC轉換器經過優化，符合CISPR 32和EN 55032 B類標準，具有低輻射和低噪聲發射特性，在兩層板上的裕量超過5 dB。此外，25 MHz的低頻電源轉換器實現了低噪聲性能，輸出紋波僅為24 mV。

在效率方面，ISOW7741表現優異，最大負載時的效率可達46%，輸出功率高達0.55W。不同電壓配置下的最大可用負載電流分別為：

5V至5V：最大可用負載電流為110 mA

5V至3.3V：最大可用負載電流為140 mA

3.3V至3.3V：最大可用負載電流為60 mA

ISOW7741的通道隔離器和電源轉換器擁有獨立的電源邏輯供電（VIO：1.71V至5.5V）和電源轉換器供電（VDD：3V至5.5V），增強了系統的靈活性和適應性。

強大的電磁兼容性（EMC）

ISOW7741具備強大的電磁兼容性（EMC），能夠有效抵御系統級ESD、EFT和浪涌抗擾度。它提供了±8 kV IEC 61000-4-2跨隔離柵的接觸放電保護，確保設備在惡劣環境下的穩定運行。此外，該器件還支持增強型和基本型隔離選項，典型共模瞬變抗擾度（CMTI）達到100kV/μs，進一步提升了系統的可靠性和安全性。

安全認證與溫度范圍

ISOW7741已獲得多項安全相關認證，包括符合DIN VDE V 0884-11:2017-01的VDE增強型和基本絕緣認證，UL 1577組件認可計劃認證，以及IEC 62368-1、IEC 61010-1、IEC 60601-1和GB 4943.1-2011等認證。這些認證確保了ISOW7741在各種應用場景中的合規性和可靠性。

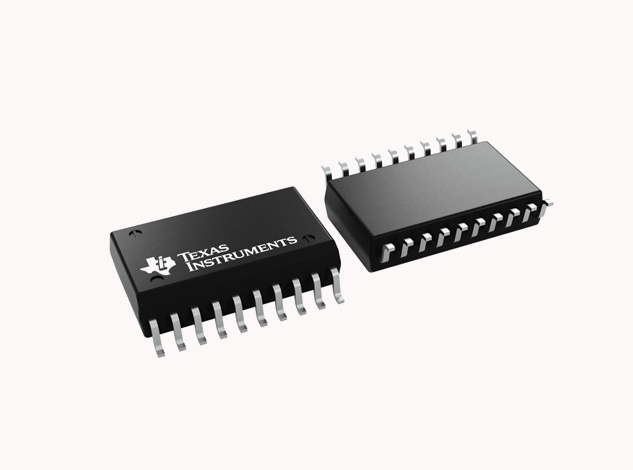

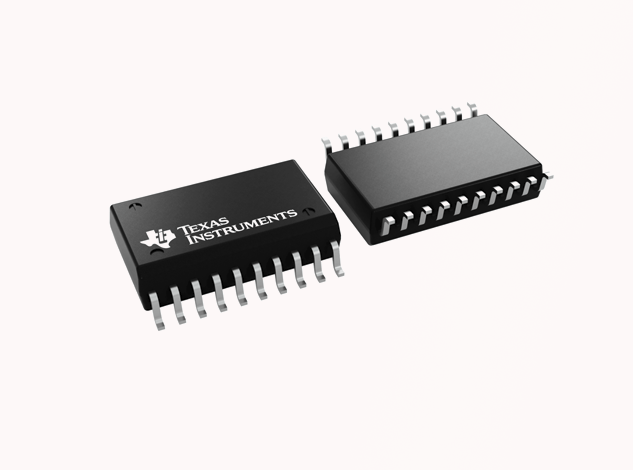

該器件的工作溫度范圍為–40°C至+125°C，適用于廣泛的工業和商業環境。采用20引腳寬體SOIC封裝，使其在緊湊的設計中也能輕松集成。

ISOW7741應用領域

ISOW7741廣泛應用于多個領域，包括工廠自動化、電機控制、電網基礎設施、醫療設備和測試測量等。以下是一些具體的應用示例：

工廠自動化：在工業自動化系統中，ISOW7741可以用于實現安全可靠的通信接口，確保數據傳輸?shù)耐暾院蜏?zhǔn)確性。

電機控制：通過集成的高效電源轉換器，ISOW7741能夠在電機控制系統中提供穩定的電源供應，提升系統的整體性能。

電網基礎設施：在電力系統中，ISOW7741能夠確保信號的高精度傳輸，保障電網的安全運行。

醫療設備：ISOW7741的高可靠性和低噪聲特性使其成為醫療設備的理想選擇，確保關鍵數據的準確傳輸。

測試和測量：在高精度測試和測量設備中，ISOW7741能夠提供穩定且低干擾的電源和數據傳輸，滿足嚴格的技術要求。

ISOW7741可選型號

ISOW7741有多種可選型號，以滿足不同應用需求：

ISOW7741BDFMR

ISOW7741DFMR

ISOW7741FBDFMR

ISOW7741FDFMR

這些型號在功能上略有差異，用戶可以根據具體需求選擇合適的型號。

結論

總之，ISOW7741憑借其高性能、低輻射、高效能的特點，成為眾多應用領域的理想選擇。無論是工廠自動化、電機控制還是醫療設備，ISOW7741都能提供可靠的隔離解決方案，確保數據傳輸?shù)陌踩院头€(wěn)定性。
