意法半導體推出的IPS1025HF是一款專為驅動電容式、電阻式或感應式負載而設計的單高側開關IC。這款I(lǐng)C特別適用于一側接地的應用場景，能夠提供高效、可靠的性能。代理銷售意法半導體旗下全系列IC電子元器件-中芯巨能為您提供IPS1025HF中文技術參數詳解、引腳圖及現貨。

IPS1025HF中文技術參數詳解

高工作電壓與低導通電阻

IPS1025HF具有60V的工作電壓范圍，并且在典型條件下導通電阻（RDS-ON）僅為12mΩ。即使在結溫高達125°C的情況下，其RDS-ON也保持在25mΩ以下。這使得該IC非常適合用于穩態工作電流高達2.4A的應用。

擴展診斷功能

該IC配備了擴展的診斷功能，包括過載和過熱保護。啟動時傳播延遲時間小于60μs，支持第3級應用中的接口類型C和D。這種設計使得IPS1025HF能夠滿足更高安全完整性等級（SIL）的要求。

溫度保護

每個輸出通道都通過節溫傳感器進行保護，防止結溫過高事件。此外，還設有一個溫度傳感器來監測殼體溫度。當某個輸出通道因過熱而關閉時，只有在殼體溫度降至復位溫度以下時，該通道才能重新打開。這種設計確保了設備的安全性和可靠性。

智能過載保護

嵌入式的過載保護電路可以監控輸出電流，并在達到激活閾值時（IPK）調節輸出開關的阻抗，以將輸出電流限制在ILIM。這種智能調節機制不僅保護了IC本身，也保護了所驅動的負載。IPS1025HF提供了兩套不同的激活閾值和限制水平（IPKH、ILIMH、IPKL、ILIML），適用于智能驅動容性負載（如燈泡）以及需要初始峰值電流的負載。

診斷引腳

IC的診斷基于FLT1和FLT2兩個引腳（電流源）。這些引腳會在相關通道發生過載或過熱事件時被激活，從而提供實時的狀態反饋。這種設計有助于系統監控和維護，提高了整體系統的可靠性和可維護性。

全面保護與標準合規

IPS1025HF具備多種保護功能，包括欠壓鎖定、VCC過電壓保護、感應負載快速退磁等。此外，它還具有輸出過載和過溫保護、殼體過溫保護以及接地斷開保護。這些保護機制確保了IC在各種異常情況下的安全運行。

IPS1025HF經過專門設計，符合IEC 61000-4-2（靜電放電）、IEC 61000-4-4（電快速瞬變脈沖群）和IEC 61000-4-5（浪涌）等國際標準，保證了其在復雜電磁環境中的穩定性和可靠性。

封裝

IPS1025HF采用PowerSSO-24封裝，這是一種高效的封裝形式，適合于高功率應用，同時提供了良好的散熱性能。

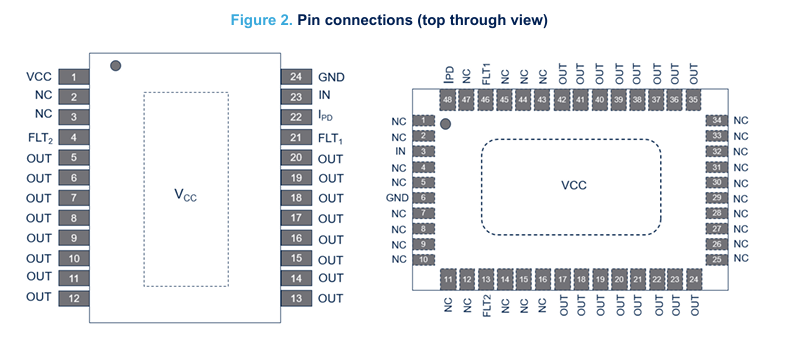

IPS1025HF引腳圖

IPS1025HF現貨型號

IPS1025HFTR

IPS1025HF

IPS1025HFQ

一片起訂，2小時可發貨，為制造業廠家提供選型指導+樣片測試+技術支持等服務。如需選型指導、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總之，意法半導體的IPS1025HF是一款高性能、高可靠性的單高側開關IC，適用于多種負載驅動應用。通過集成多種保護功能和智能控制機制，這些IC為用戶提供了卓越的性能和安全性。無論是用于汽車電子還是工業自動化領域，IPS1025HF都是理想的選擇。
