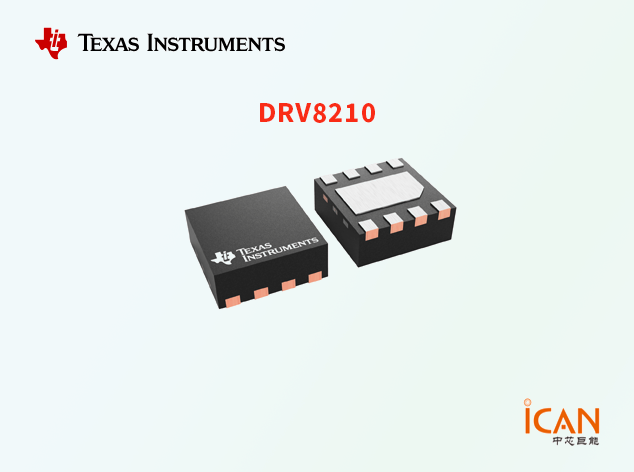

DRV8210 是德州儀器一款高度集成的電機驅動器，適用于多種應用場景。它不僅具備4個N溝道功率FET、電荷泵穩壓器和保護電路，還支持多種控制接口模式，使其在低至1.65V的電壓下也能穩定工作。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能將詳細解析DRV8210的技術參數詳解、應用優勢、引腳圖及可選型號。如需DRV8210產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

DRV8210技術參數詳解

高效的電源管理與低功耗設計

DRV8210采用了三倍電荷泵架構，允許其在低至1.65V的電壓下運行，適應1.8V電源軌和低電池條件下的應用需求。這種設計顯著提高了電源效率，并且使得設備能夠在更廣泛的電源條件下工作。電荷泵集成了所有電容器，從而減小了PCB上電機驅動器的整體尺寸，并支持100%占空比運行。這種緊湊的設計不僅提高了效率，還簡化了電路板布局，降低了開發成本。

DRV8210的工作電壓范圍為1.65V至5.5V，但某些系列成員（如DRV8220）可擴展到4.5V至18V，以支持更廣泛的應用場景。該器件的最大峰值輸出電流可達1.76A，足以驅動一個雙向有刷直流電機或兩個單向有刷直流電機。此外，它還可以驅動一個單線圈或雙線圈閉鎖繼電器、推挽式和雙穩態螺線管等其他電阻、電感或LED負載。

多種控制接口模式，靈活應對不同需求

DRV8210支持多種控制接口模式，包括PWM（IN1/IN2）、相位/使能（PH/EN）、獨立半橋和并行半橋。每種接口都支持低功耗休眠模式，通過關閉大部分內部電路來實現超低靜態電流消耗。這種靈活性使得DRV8210能夠適應不同的應用場景，并減少對GPIO的需求。

例如，標準PWM接口（IN1/IN2）支持1.8V、3.3V和5V邏輯輸入，方便與各種微控制器或處理器進行連接。定時自動休眠模式進一步減少了GPIO的使用，延長了電池壽命，特別適合便攜式設備和電池供電的應用。此外，每個接口都支持低功耗休眠模式，通過關閉大部分內部電路來實現超低靜態電流消耗，這對于節能至關重要。

強大的保護功能，確保系統可靠性

DRV8210內置了多種保護功能，以確保系統的可靠性和安全性。這些功能包括：

欠壓鎖定（UVLO）：當電源電壓低于設定閾值時，自動關閉輸出，防止損壞。

過流保護（OCP）：檢測到電流超過安全閾值時，立即切斷輸出，避免過載。

熱關斷（TSD）：當芯片溫度過高時，自動關閉輸出，防止過熱損壞。

這些保護功能不僅增強了系統的穩定性，還延長了器件的使用壽命，降低了維護成本。特別是對于高負荷應用，這些保護機制尤為重要。

詳細的電氣特性與性能參數

DRV8210的電氣特性如下：

工作電壓范圍：1.65V至5.5V（部分型號可達4.5V至18V）

最大峰值輸出電流：

全橋模式：1.76A

半橋模式：每個輸出1.76A

并行半橋模式：3.52A

導通電阻（RDS(on)）：HS + LS 1Ω（部分型號為280mΩ）

靜態電流消耗：低至1μA（休眠模式）

邏輯輸入電壓：支持1.8V、3.3V和5V邏輯電平

封裝類型：QFN封裝

DRV8210應用場景與選型指南

DRV8210適用于多種應用場景，包括但不限于：

有刷直流電機驅動：可以驅動一個雙向有刷直流電機或兩個單向有刷直流電機。

繼電器驅動：可以驅動一個單線圈或雙線 Coil 閉鎖繼電器。

推挽式和雙穩態螺線管驅動：適用于需要推挽式和雙穩態螺線管的應用。

其他負載：如電阻、電感或LED負載。

根據具體應用需求，可以選擇不同的型號：

DRV8210：適用于1.65V至11V電源電壓范圍，具有1Ω導通電阻，支持多種接口。

DRV8210P：增加睡眠引腳，支持PWM接口。

DRV8212：適用于1.65V至11V電源電壓范圍，具有280mΩ導通電阻，支持多種接口。

DRV8212P：增加睡眠引腳，支持PWM接口。

DRV8220：適用于4.5V至18V電源電壓范圍，具有1Ω導通電阻，支持多種接口。

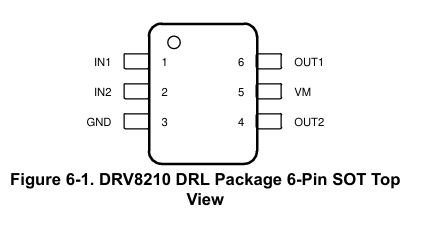

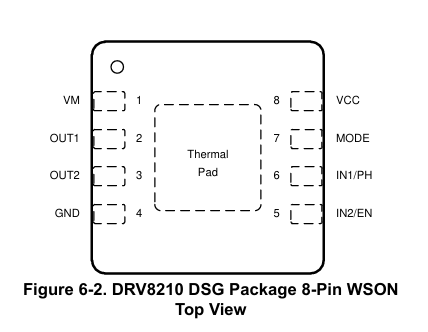

DRV8210引腳圖

DRV8210可選型號

DRV8210DRLR

DRV8210DSGR

結語

DRV8210是一款功能強大且靈活的電機驅動器，憑借其高效的電源管理、多樣的控制接口模式和強大的保護功能，滿足了各種應用場景的需求。無論是低電壓便攜式設備還是高電壓工業應用，DRV8210都能提供可靠的解決方案。通過集成電荷泵穩壓器和所有電容器，DRV8210顯著縮小了PCB的整體尺寸，簡化了設計流程。同時，豐富的系列產品選擇使得工程師能夠根據具體項目要求，輕松找到最合適的解決方案。未來，隨著技術的不斷進步，DRV8210將繼續助力各行業的發展，推動智能化進程。無論是在智能家居、醫療設備還是工業自動化領域，DRV8210都將發揮重要作用，為用戶提供高效、可靠的電機驅動解決方案。
