BL32F512x 系列微控制器產品采用高性能 32 位 ARM Cortex?-M4F 內核，集成浮點運算單元（FPU） 和數字信號處理（DSP），支持并行計算指令。最高工作主頻 144MHz，集成高達 512KB 加密存儲 Flash 并支持多用戶分區管理，最大144KB SRAM。片上集成了豐富的外設提供增強的數據處理能力和信號鏈資源， BL32F512x 系列微控制器在模擬外設（ADC、DAC、OPA、CMP）、PWM定時器、通信外設（IIC、MDIO）等規格方面也做了專門的設計，并為小型化的光模塊設計度身定制了BGA64封裝。代理銷售上海貝嶺旗下全系列IC電子元器件-中芯巨能為您提供BL32F512x中文資料，內容包含主要BL32F512x 系列產品特性、功能框圖及產品資源分配。

BL32F512x 系列主要特性

內核CPU

32位ARM Cortex-M4 內核+ FPU，單周期硬件乘除法指令，支持DSP指令和MPU

內置8KB 指令Cache緩存，支持Flash加速單元執行程序 0 等待

最高主頻144MHz，180DMIPS

加密存儲器

高達512KByte片內Flash，支持加密存儲、多用戶分區管理及數據保護，支持硬件ECC校驗，10萬次擦寫次數，10年數據保持

144KByte片內SRAM（包含16KByte Retention RAM），Retention RAM支持硬件奇偶校驗

時鐘

HSE：4MHz~32MHz外部高速晶體

LSE：32.768KHz外部低速晶體

HSI：內部高速RC OSC 8MHz

LSI：內部低速RC OSC 40KHz

內置高速PLL

支持1路時鐘輸出，可配置為系統時鐘、HSE、HSI或PLL后分頻輸出

復位

支持上電/掉電/外部引腳復位

支持可編程的低電壓檢測及復位

支持看門狗復位

通信接口

7個LIN/U(S)ART接口，最高速率達4.5 Mbps，其中3個USART接口（支持1xISO7816，1xIrDA，SmartCard），4個UART接口

3個SPI接口，速度高達36 MHz

1個QSPI接口，速率高達144 Mbps

4個I2C接口，速率高達1 MHz，主從模式可配，從機模式下支持雙地址響應

高性能模擬接口

4個12bit 4.7Msps高速ADC，可配置為12/10/8/6bit模式，6bit 模式下采樣率高達8.9Msps，多達38路外部單端輸入通道，支持差分模式

4個軌到軌運算放大器，內置最大32倍可編程增益放大

多達7個高速模擬比較器，內置64級可調比較基準

2個12bit DAC，采樣率1Msps

支持外部輸入獨立參考電壓源

所有模擬接口支持1.8~3.6V全電壓工作

大部分GPIO支持5V耐壓

2個高速DMA控制器，每個控制器支持8通道，通道源地址及目的地址任意可配

RTC實時時鐘，支持閏年萬年歷，鬧鐘事件，周期性喚醒,支持內外部時鐘校準

定時計數器

2 個16bit高級定時計數器，支持輸入捕獲、輸出比較、PWM輸出以及正交編碼輸入等功能，最高控制精度6.9nS。每個定時器有4個獨立的通道，其中3個通道支持6路互補PWM輸出

4個16bit通用定時計數器，每個定時器有4個獨立通道，支持輸入捕獲/輸出比較/PWM輸出

2個16bit基礎定時計數器

1x 24bit SysTick

1x 7bit 窗口看門狗(WWDG)

1x 12bit獨立看門狗( IWDG)

編程方式

支持SWD/JTAG在線調試接口

支持UART Bootloader

安全特性

內置密碼算法硬件加速引擎

支持DES/3DES、AES、SHA1/SHA224/SHA256、SM1、SM3、SM4、SM7、MD5算法

Flash存儲加密

多用戶分區管理（MMU）

TRNG真隨機數發生器

CRC16/32運算

支持寫保護（WRP），多種讀保護（RDP）等級（L0/L1/L2）

支持安全啟動，程序加密下載，安全更新

支持時鐘失效監測，防拆監測

96位UID及128位UCID

工作條件

工作電壓范圍：1.8V~3.6V

工作溫度范圍：-40℃～105℃

ESD：±4KV（HBM模型）, ±1KV（CDM模型）

封裝：BGA64

BL32F512x 系列功能框圖

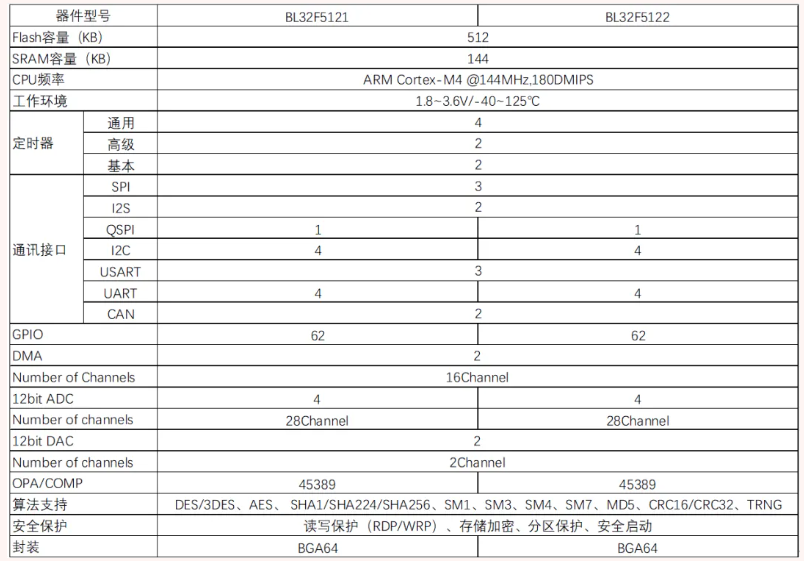

BL32F512x系列產品資源分配表
