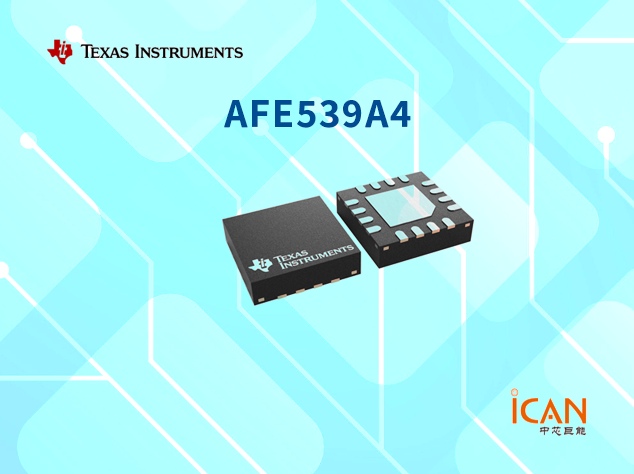

AFE539A4（訂購型號：AFE539A4RTER）是德州儀器推出的一款高性能智能模擬前端（AFE），專為熱電冷卻（TEC）控制應用設計。該器件支持電壓輸出，具備10位ADC輸入和DAC輸出，并集成了比例積分（PI）控制器和其他高級特性。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能為您介紹 AFE539A4的關鍵技術參數及其應用優勢，附AFE539A4引腳圖和原理圖。

一、AFE539A4基本特性與優勢

1. 高度集成的智能AFE

PI控制器：AFE539A4 內置了一個預編程的比例積分（PI）控制器，能夠?qū)崿F(xiàn)精確的溫度控制和動態凈空控制。這種集成設計簡化了系統架構，減少了對外部處理器的需求。

非易失性存儲器（NVM）：支持獨立運行，用戶可以通過 NVM 對設備進行配置，存儲關鍵參數，確保在掉電后仍能保持設置。

2. 靈活的ADC和DAC性能

10位ADC輸入：具有2 LSB INL 和 1 LSB DNL，提供了高精度的數據采集能力，適用于需要精確測量的應用場景。

10位DAC輸出：具有1 LSB INL 和 DNL，確保了高精度的電壓輸出控制，滿足對輸出精度要求較高的應用需求。

3. 廣泛的工作范圍

電源范圍：支持從1.8V到5.5V的寬電源電壓范圍，適用于多種供電環境。

溫度范圍：工作溫度范圍為 –40°C 至 +125°C，覆蓋了廣泛的工業應用需求。

二、AFE539A4關鍵性能參數

1. 可編程增益與輸出箝位

可編程比例和積分增益：用戶可以根據具體需求調整 PI 控制器的比例和積分增益，優化系統的響應速度和穩定性。

輸出箝位：通過比較器輸入實現輸出箝位功能，防止輸出電壓超出設定范圍，保護系統安全。

2. 高級輸出控制

可編程最小、最大和共模輸出值：用戶可以靈活設置 DAC 輸出的最小值、最大值和共模電壓，以適應不同的應用場景。

可編程環路相位反轉：提供相位反轉功能，增強了系統的靈活性和適應性。

3. 故障管理與保護

故障管理比較器：AFE539A4 支持用于故障管理的比較器通道，能夠?qū)崟r監測系統狀態并采取相應的保護措施。

Hi-Z 掉電模式：在掉電期間，DAC 通道上的輸出為高阻態，確保系統在斷電時的安全性和可靠性。

三、AFE539A4特殊功能與設計考量

1. 多種接口支持

自動檢測 I2C 或 SPI：AFE539A4 支持自動檢測 I2C 或 SPI 接口，簡化了與其他設備的通信連接，提高了兼容性。

VREF/MODE 引腳：通過 VREF/MODE 引腳選擇編程模式或獨立模式，方便用戶根據實際需求靈活配置設備。

2. 內部基準與外部參考

內部、外部或電源作為參考：用戶可以選擇使用內部基準、外部基準或電源作為參考源，增加了系統的靈活性和適應性。

3. 微型封裝

16引腳WQFN（3 mm × 3 mm）：采用微型封裝，節省了寶貴的 PCB 空間，特別適合緊湊型設計。

四、AFE539A4應用案例

在 TEC 控制應用中，AFE539A4 提供了精確的溫度控制能力。其內置的 PI 控制器和高精度 ADC/DAC 能夠?qū)崿F(xiàn)快速響應和穩定控制，確保熱電冷卻系統的高效運行。

對于需要精確溫度控制的應用，如實驗室設備和醫療儀器，AFE539A4 的高精度 ADC 和 DAC 輸出使其成為理想的選擇。用戶可以通過編程調整 PI 控制器的參數，優化系統的響應特性和穩定性。

在需要動態凈空控制的應用中，AFE539A4 的可編程輸出和比較器功能能夠?qū)崟r監測系統狀態，確保在各種工況下都能保持最佳性能。

在工業自動化領域，AFE539A4 可用于監控和控制系統中的關鍵參數，如溫度和壓力。其高可靠性和抗干擾能力確保了在復雜環境下的穩定運行。

五、AFE539A4引腳圖及原理圖

1、AFE539A4原理圖

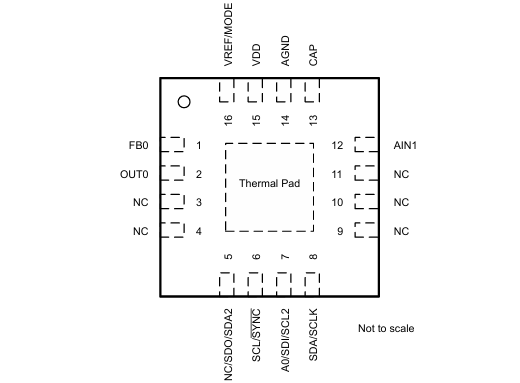

2、AFE539A4引腳圖

如需AFE539A4產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

AFE539A4 是一款高度集成且功能強大的智能模擬前端，適用于 TEC 控制、溫度控制和動態凈空控制等多種應用場景。其內置的 PI 控制器、高精度 ADC 和 DAC 輸出、靈活的配置選項以及豐富的保護機制，使得它成為工程師們設計高性能系統的理想選擇。通過詳細了解其各項技術參數和特性，用戶可以更好地利用這一先進的器件，優化系統設計并提高整體性能。
