ADL5960是ADI(亞德諾)作為一款高性能的寬帶矢量網絡分析儀前端，集成了電阻雙向橋、下變頻混頻器、可編程IF放大器和濾波器以及靈活的本振(LO)接口，適用于高達17GHz的工作頻率。此雙向橋提供了超過10dB的方向性，并且在其主傳輸線上，從RFIN到RFOUT，提供了寬帶50Ω的阻抗匹配，具備平坦的頻率響應和小于2.5dB的典型插入損耗。代理下銷售ADI(亞德諾)旗下全系列IC電子元器件-中芯巨能為您提供ADL5960：產品特性、應用領域、引腳圖、框圖及訂購料號。

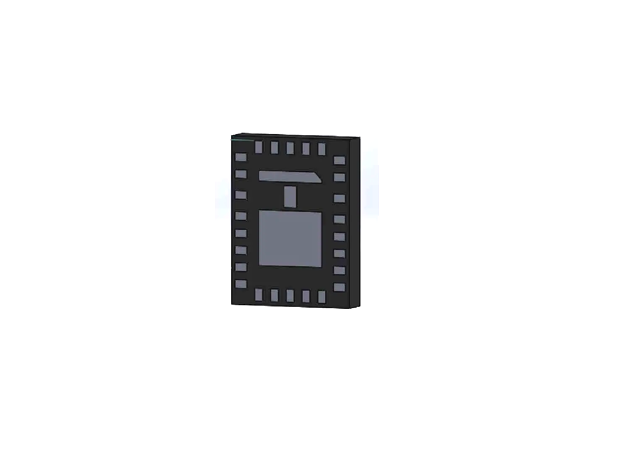

ADL5960簡介

ADL5960支持多種LO接口配置選項，簡化了VNA解決方案的時鐘設計，并且易于與模數轉換器(ADC)接口。通過LO接口內的分頻器和倍頻器，即使在驅動（LOP和LOM）引腳的電源工作頻率范圍之外也能夠?qū)崿F(xiàn)測量掃描。這使得ADL5960能夠在20GHz的帶寬內運行，同時使用6GHz的頻率合成器作為LO源。此外，IF頻率偏移混頻器通過相同的頻率源驅動RF和LO信號（通過OFP和OFM接口），進一步簡化了設計。通過驅動OFP和OFM接口的低頻源確定IF輸出信號頻率，當啟用四分頻并在ADC采樣頻率下驅動該接口時，可自動將IF輸出信號居中于第一奈奎斯特區內。

ADL5960還配備了一個具有可編程帶寬的IF濾波器和一個具有可獨立編程增益的IF放大器，允許對入射通道（IFFP和IFFM）和反射通道（IFRP和IFRM）上的IF信號進行同步動態范圍優化。IF放大器具備可調的輸出共模電平以及足夠的驅動能力，可以直接與各種ADC進行接口。

ADL5960的所有配置和功能都可以通過3線式串行外設接口(SPI)進行完全編程，并遵循ADI-SPI接口標準。該器件采用3mm x 4mm的小尺寸26引腳LFCSP封裝，適合于空間受限的應用場景。

ADL5960主要特點

- 集成的寬帶雙向橋

- 原始方向性：1GHz時為24.1dB，18GHz時為12.8dB

- 低插入損耗：1GHz時為1.1dB，18GHz時為1.9dB

- 回波損耗：大于12dB（典型值）

- SPI可配置的LO接口，支持二分頻、一倍頻或四倍頻

- 在fRF = fLO條件下啟用偏移LO接口驅動

- 支持單端或差分驅動

- SYNC功能支持多設備同步

- 具備高動態范圍的寬帶IF信號路徑

- IF帶寬SPI可編程：從1MHz至100MHz

- IF增益SPI可編程，步長為6dB

- 外部可調的輸出共模電平

- 5位SPI可讀取溫度傳感器

- 低功耗關斷模式

- 封裝形式：3mm x 4mm、26引腳LGA

ADL5960應用領域

- 寬帶、多端口矢量網絡分析儀

- S參數的幅度和相位測量

- 在線RF電源管理

- 自動化測試裝備

- 反射計

- 材料分析

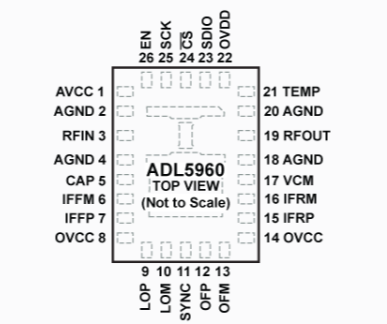

ADL5960引腳圖

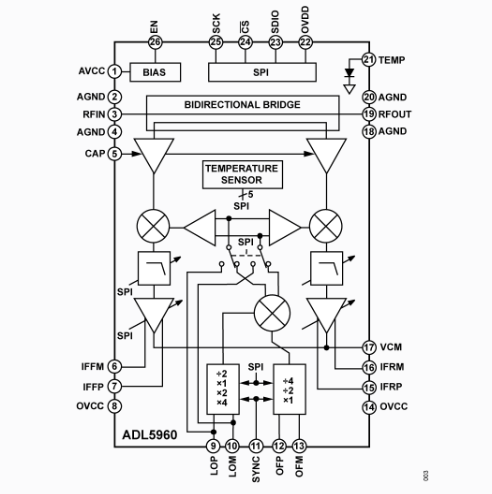

ADL5960原理圖

ADL5960訂購料號

ADL5960ACCZ

ADL5960ACCZ-R2

ADL5960ACCZ-R7
