隨著汽車安全行駛要求的提高，整車照明系統正迅速向智能化方向發展。矩陣大燈作為這一轉型的關鍵技術，能夠精細控制每個LED燈珠，實現智能化指示和精準照明，極大地提升了夜間駕駛的安全性和舒適度

矩陣大燈采用LED技術，以引流矩陣形式布局，由多顆LED燈珠組成。相比傳統的大燈，它不僅能獨立開關每顆燈珠，還能調節亮度，自動適應遠方燈光效果。其功能包括自動開閉、遠近光切換、防眩目遠光以及照射高度調節等，確保了道路照明需求的同時，實現了照明區域的精準指向。

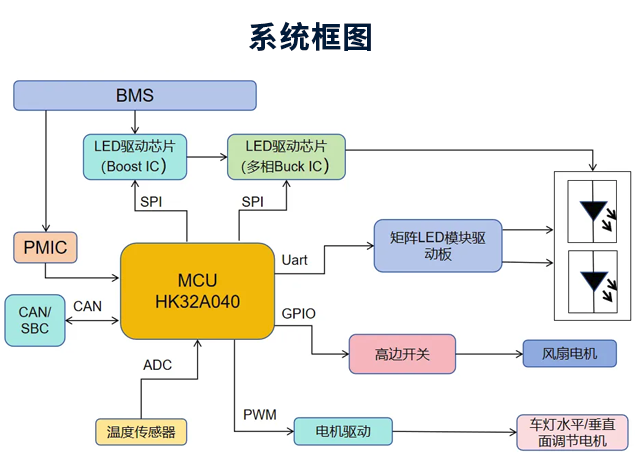

智能矩陣大燈系統框圖

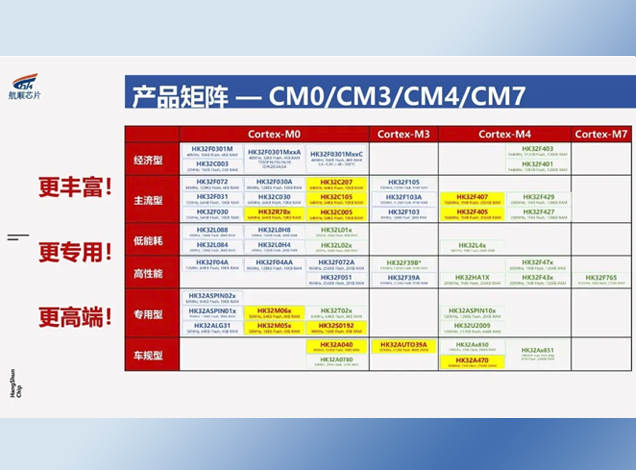

HK32A040 MCU：智能矩陣大燈的核心

航順推出的HK32A040是一款專為汽車級應用設計的MCU，是智能矩陣大燈解決方案的核心。該MCU基于ARM? Cortex?-M0內核，最高時鐘頻率可達96 MHz，具備豐富的外設接口和強大的處理能力，保障了系統的抗干擾性、可靠性和數據精準性。

主要特性

高性能CPU：支持24位System Tick定時器和中斷向量重映射。

低功耗管理：多種工作模式（運行、睡眠、停機、待機、關機），優化電源使用效率。

存儲資源：124Kbyte Flash，內置數據安全保護和加密功能；10K byte SRAM。

時鐘系統：支持外部高速/低速時鐘、內部高速/低速時鐘及PLL時鐘，確保精確的時間基準。

復位機制：提供多種復位方式，包括外部管腳復位、電源復位、軟件復位等。

GPIO端口：最多55個引腳，支持外部中斷輸入。

通信接口：集成2路USART、2路高速SPI、2路I2C、1路LPUART和1路CAN。

定時器及PWM：包含高級定時器、通用定時器和基本定時器，支持復雜的PWM生成。

模擬電路：12位SAR ADC，支持自動連續轉換和掃描轉換，配備3路模擬比較器。

DMA控制器：7通道DMA，支持多種外設觸發。

溫度傳感器：內置溫度傳感器連接到ADC通道。

調試接口：SWD接口和CoreSight調試組件，便于開發和維護。

可靠性測試：通過嚴格的ESD和EFT測試，確保極端環境下的穩定工作。

寬溫范圍：工作溫度范圍為-40°C至+125°C。

注：我司代理銷售航順旗下全系列IC電子元器件，如需采購HK32A040、申請樣片測試、產品規格書等需求，請加客服微信：13310830171。

實現智能照明控制
