在工業自動化領域，信號和通信協議的集成對于實現智能工廠至關重要。通過引入IO-Link這樣的數字接口，不僅能夠?qū)崿F(xiàn)傳感器與工業現場總線之間全數字化的信息交換，同時也推動了更高級別的自動化水平。本文將重點探討IO-Link系統中的從站模塊，并進一步介紹基于此技術的RFID解決方案。

數據傳輸?shù)臉蛄骸獜恼灸K

在IO-Link架構中，主站起到了橋梁的作用，而從站則負責將本地信號轉換為標準格式，以便于主站進行處理。ST公司推出的IO-Link從站模塊，利用L6364和STM32G0微控制器來支持這一轉換過程。

針對數據輸入，ST提供了SCLT3-8多路單芯片解決方案，它能夠?qū)⒐I(yè)環境中的24V信號轉換為適用于微控制器的SPI信號。這種設計允許每個芯片支持多達8個輸入通道，并且可以通過擴展芯片數量來增加輸入能力，從而簡化系統結構，降低成本。

在數據輸出端，ST采用了ISO8200，這是一種帶有隔離功能的高邊驅動器，能夠提供8個獨立的輸出通道。這種設計為不同的應用提供了更大的靈活性，同時增強了系統的數據處理能力和響應速度。通過采用先進的隔離技術，輸出信號的穩定性和安全性得到了保障，減少了由電磁干擾帶來的影響。

面向未來的IO-Link RFID解決方案

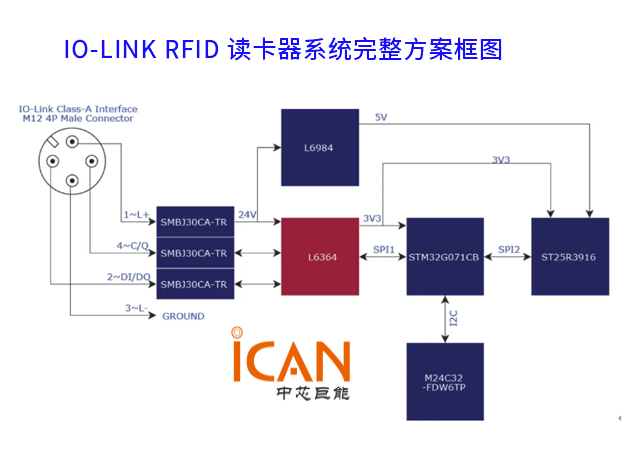

隨著智能制造的發展，RFID技術因其非接觸式識別能力，在汽車制造、服裝生產等領域展現出巨大潛力。為了更好地整合傳感器與IO-Link接口，ST開發了一套完整的RFID讀卡器解決方案。下圖是IO-Link RFID解決方案框圖：

該方案利用L6364與STM32G0通用電路實現IO-Link協議的轉換，并結合ST25R3916作為NFC讀卡器芯片。ST還提供了一系列輔助資源，如原理圖、PCB設計、使用手冊和軟件工具，幫助用戶快速構建系統。

對于從站模塊，ST建議使用L6364與STM32系列MCU配合，以運行IO-Link迷你協議棧。這種組合不僅保證了協議棧的穩定運行，也為工業通信提供了高效的解決方案。在某些特定應用場合，如汽車生產線上的噴漆識別，需要RFID讀卡器具有更長的讀取距離。這通常需要使用較大尺寸的天線并優化阻抗匹配，以確保信號的可靠傳輸。如需L6364、STM32G0和ST25R3916產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

通過提供全面的技術支持和服務，ST正致力于幫助制造商簡化研發流程，減少成本，并加速產品上市。
