TLS820F3ELV50是英飛凌一款帶看門狗和復位功能的低壓差線性穩壓器，采用 PG-SSOP-14 封裝。該調節器的輸入電壓范圍為 3 V 至 42 V，靜態電流極低，僅為 26 μA，非常適合汽車系統或其他永久連接到電池的供電系統。英飛凌代理為您提供TLS820F3ELV50中文資料：簡介、特性、應用領域、引腳圖、原理圖及訂購型號。

TLS820F3ELV50簡介

TLS820F3ELV50 的輸出電壓精度為 ±2%，最大輸出電流為 200 mA。環路概念結合了快速調節和極佳的穩定性，同時輸出端僅需一個 1 μF 的小型陶瓷電容器。工作范圍從僅 3 V 的輸入電壓開始（擴展工作范圍）。這使得 TLS820F3ELV50 也適合為需要在啟動條件下運行的汽車系統供電。

可通過啟用功能打開和關閉設備。復位功能監控輸出電壓，包括欠壓復位、上電時延遲復位和可調下復位閾值。集成的看門狗電路具有可調定時，可監控微控制器的運行。共享的外部延遲電容器可設置復位定時和看門狗定時。實施輸出電流限制和過熱關斷等內部保護功能，以保護設備免受因輸出短路至 GND、過流和過熱等故障而造成的即時損壞。

該產品還有3.3 V輸出電壓的版本：TLS820F3ELV33

TLS820F3ELV50特性

輸出電壓 5 V ±2% % 電流能力 200 mA

輸入電壓范圍為 3 V 至 42 V

采用 1 μF 陶瓷輸出電容穩定

超低電流消耗：通常為 26 μA

極低壓差：100 mA 時通常為 100 mV

看門狗抑制

可編程欠壓復位閾值和延遲時間

復位和看門狗的獨立輸出

TLS820F3ELV50應用領域

汽車通用ECU

遠程信息處理系統

ADAS 攝像頭和雷達系統

導航系統

車身控制模塊

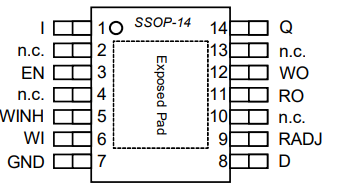

TLS820F3ELV50引腳圖

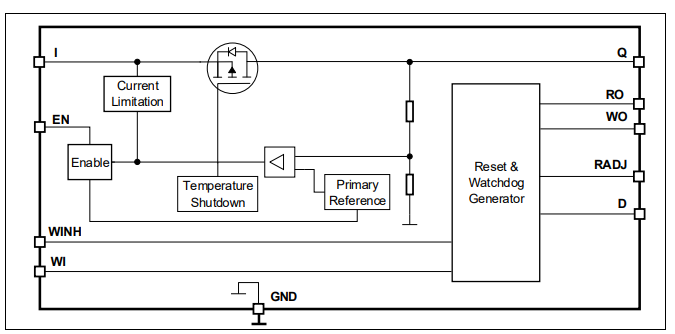

TLS820F3ELV50原理圖

TLS820F3ELV50訂購型號

TLS820F3ELV50XUMA1
