DA9061 是瑞薩電子一款靈活、可擴展的系統電源管理 IC (PMIC)，能夠?yàn)楦鞣N多核 SoC、FPGA、內存子系統和外設供電。完整的電源樹管理和多種睡眠模式形成了適合信息娛樂、遠程信息處理和 ADAS 應用的節能系統解決方案。該器件包括四個具有可編程輸出電壓的 LDO，提供高達 300mA 的電流，以及三個高電流降壓轉換器，每個降壓提供高達 2.5A 的電流。所有降壓轉換器均使用集成電源開關，無需外部 FET。加上允許使用薄型電感器的高器件開關頻率，它們可以實現成本最低、外形尺寸最小的系統解決方案。該解決方案還適用于汽車 AEC-Q100 2 級。通過自動選擇脈沖頻率調制 (PFM) 或脈沖寬度調制 (PWM) 模式，可在較寬的負載范圍內實現高效率。 2.8V 至 5.5V 的輸入電壓范圍使其適用于標準 5V 電源或 USB 電源。瑞薩電子代理-中芯巨能為您提供DA9061中文資料：產品特性、產品優勢、應用領域及功能框圖。

DA9061產品特性

輸入電壓2.8V至5.5V

三個降壓轉換器，0.3V 至 3.34V，電流高達 2.5A

DVS支持

3MHz 開關頻率允許使用薄型電感器

四個 LDO 穩壓器，0.9V 至 3.6V，電流高達 300mA

五個 GPIO

DA9061產品優勢

強化節能技術：

動態電壓調節 (DVS)

可編程電源管理器

增強安全性：

系統供電監控

結溫監測

看門狗定時器

-40 °C 至 +125 °C 結溫運行

3MHz 開關頻率，避開 AM 頻段

封裝：QFN-40，6mm x 6mm，0.5mm 間距

提供汽車 2 級版本 - DA9061-A

支持的 SoC PMIC 平臺

Xilinx MPSoC 和 FPGA

Xilinx Zynq UltraScale+ MPSoC（ZU3EG、ZU7EV、ZU9CG）

Xilinx Zynq UltraScale+ MPSoC（ZU3CG、ZU9EG、ZU19EG）

NXP ? i.MX 處理器系列

恩智浦 i.MX 6

恩智浦 i.MX 6UL

恩智浦 i.MX 6ULL

恩智浦 i.MX 7Solo

應用領域

單核和雙核應用處理器，如ARM Cortex或i。MX6系列

入門級FPGA

汽車信息娛樂

便攜式工業和醫療設備

電子書閱讀器

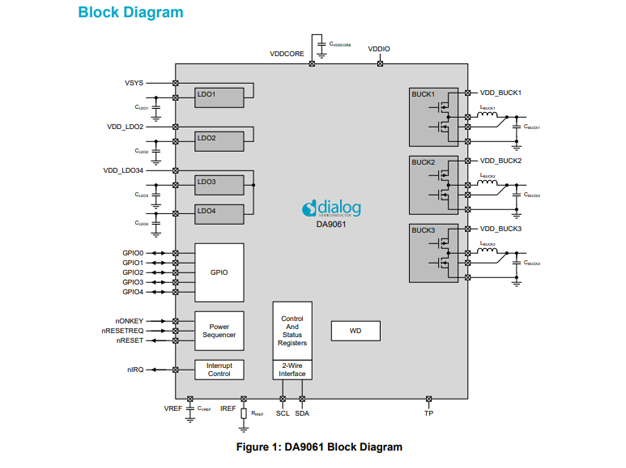

DA9061功能框圖
