在工業自動化領域，高效、緊湊的高壓逆變器成為推動電機驅動技術發展的關鍵。面對這一需求，瑞薩電子應運而生，推出了集高性能與節能于一體的1.2kW高壓逆變器解決方案。該方案巧妙融合了高壓逆變器與功率因數校正(PFC)電路，依托最新的GaN FET技術，實現了卓越的能效表現。此外，借助強大的微控制器(MCU)進行精準的電機控制，配合GreenPAK與HVPAK器件提供的硬件級電路保護，這套方案不僅成本效益顯著，更在工業電機驅動領域樹立了新的標桿。瑞薩電子代理商-中芯巨能為您介紹該方案的優勢、框圖及關鍵芯片。

核心優勢概覽

-高精度電機控制：瑞薩電子的240MHz MCU提供高分辨率脈沖寬度調制(PWM)，確保電機運轉的精準控制。

-高效PFC與逆變：采用GaN FET技術的PFC電路與三相逆變器，顯著提升能效，降低能耗。

-硬件級電路保護：GreenPAK實現硬件PWM直通保護，而HVPAK則確保系統在過壓情況下的安全，以及高壓下的放電功能。

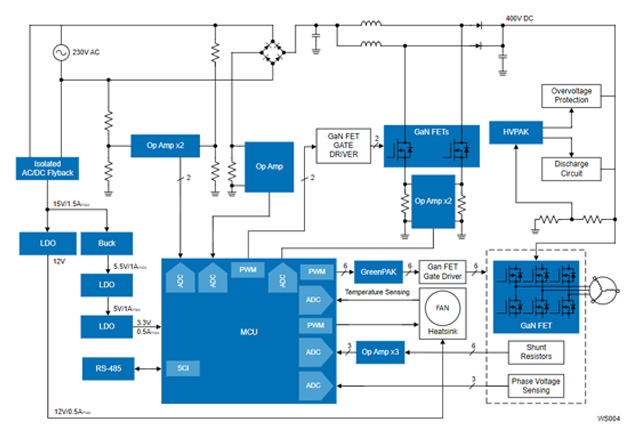

方案框圖

解決方案關鍵芯片

為實現這一創新方案，瑞薩電子精選了一系列高性能芯片，涵蓋控制、轉換、穩壓、保護等各個方面：

-RA6T2 MCU：搭載240MHz Arm Cortex-M33處理器，內置TrustZone技術，專為電機控制設計的高實時處理引擎。

-iW1825 AC/DC轉換器：700V AccuSwitch數字初級側轉換器，支持可配置輕負載模式，適用于高達25W的功率應用。

-ISL85003A同步降壓穩壓器：高效3A輸出，確保穩定電源供給。

-ISL80102高性能線性穩壓器：提供2A穩定輸出，適用于多種電壓調節需求。

-ISL9001A LDO穩壓器：具備低ISUPPLY與高PSRR特性，保證電源的純凈與穩定。

-RAA214250線性穩壓器：20V、500mA輸出，適用于各種電壓轉換場合。

-ISL32173E RS-485/RS-422接收器：提供四通道通信接口，支持±16.5kV ESD保護。

-ISL28191/ISL28291運算放大器：單/雙電源供電，超低噪聲、低失真，軌至軌輸出設計，滿足精密信號處理需求。

-TP65H300G4LSG SuperGaN FET：650V、240mΩ，采用PQFN88封裝，高性能GaN晶體管，適用于高壓逆變器。

-SLG47105 HVPAK可編程混合信號矩陣：工作電壓高達13.2V，每個輸出電流可達2A，提供靈活的電路保護與控制。

-SLG46826 GreenPAK可編程混合信號矩陣：系統內可編程特性，實現高效電路設計與快速原型制作。
