IP5306是INJOINIC(英集芯)一款2.1A 充電 2.4 A 放電高集成度移動電源 SOC，代理銷售INJOINIC(英集芯)旗下全系列IC電子元器件-中芯巨能為您提供IP5306產品簡介、產品特性及應用領域。

IP5306產品簡介

IP5306 是一款集成升壓轉換器、鋰電池充電管 理、電池電量指示的多功能電源管理 SOC，為移動 電源提供完整的電源解決方案。 IP5306 的高集成度與豐富功能，使其在應用時 僅需極少的外圍器件，并有效減小整體方案的尺寸， 降低 BOM 成本。 IP5306 只需一個電感實現降壓與升壓功能。可 以支持低成本電感和電容。 IP5306 的同步升壓系統提供最大 2.4A 輸出電 流，轉換效率高至 92%。空載時，自動進入休眠狀 態，靜態電流降至 100uA。 IP5306 采用開關充電技術，提供最大 2.1A 電 流，充電效率高至 91%。內置 IC 溫度和輸入電壓 智能調節充電電流。 IP5306 支持 1、2、3、4 顆 LED 電量顯示。 IP5306 采用 ESOP8 封裝。

IP5306特性

? 同步開關充放電

² 2.4A 同步升壓轉換,2.1A 同步開關充電

² 升壓效率高達 92%_² 充電效率高達 91%_² 內置電源路徑管理，支持邊充邊放

? 充電

² 自適應充電電流調節，自適應適配器

² 支持 4.20/4.30/4.35/4.40V 電池

? 電量顯示

² 支持 4,3,2,1 顆 LED 電量顯示

? 功能豐富

² 按鍵開機

² 內置照明燈驅動

² 自動檢測手機插入和拔出

? 低功耗

² 智能識別負載，自動進待機

² 待機功耗小于 100 µA

? BOM 極簡

² 功率 MOS 內置，單電感實現充放電

? 多重保護、高可靠性

² 輸出過流、過壓、短路保護

² 輸入過壓、過充、過放、過流放電保護

² 整機過溫保護

² ESD 4KV，瞬間耐壓 12V

IP5306領域

? 移動電源/充電寶

? 手機、平板電腦等便攜式設備

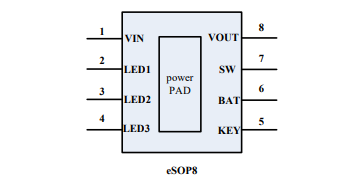

IP5306引腳圖
