德州儀器 (TI) 最近推出了一系列新型電流傳感器，旨在幫助工程師簡化設計并提高精度。 這些新產品經過專門設計，可在寬共模電壓和溫度范圍內運行。 它們包括用于高壓系統的低漂移隔離式霍爾效應電流傳感器和電流分流監控器，無需在非隔離電壓軌中使用外部分流電阻器。

使用 TMCS1123 霍爾效應電流傳感器增強隔離度和高精度：

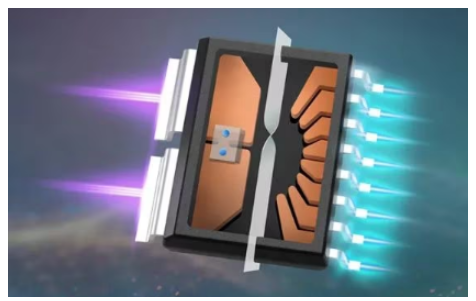

新型 TMCS1123 霍爾效應電流傳感器在整個生命周期和溫度范圍內提供業界領先的增強隔離和高精度。 它簡化了高壓系統的設計，同時提供出色的精度。 TI 的全新 EZShunt? 產品線包括緊湊型全集成電流分流監視器和高精度 75A 集成分流解決方案，適用于高達 85V 和 75ARMS 的非隔離系統。

德州儀器 (TI) 業務經理 Jason Cole 表示：“在選擇電流傳感解決方案時，設計工程師需要平衡四個關鍵因素：成本、尺寸、精度和速度。這些新產品凸顯了我們多樣化的傳感技術如何更好地幫助各種系統 ”

使用霍爾效應電流傳感器在高壓系統中實現快速、準確的控制：

高精度電流測量在電動汽車充電器和光伏逆變器等高壓系統中變得越來越重要。 然而，霍爾效應電流傳感器在其整個生命周期中的高漂移常常導致其被忽視。 TMCS1123 霍爾效應電流傳感器具有 1,100VDC 的增強隔離工作電壓、±0.75% 的最大靈敏度誤差、整個溫度范圍內 50ppm/°C 的漂移以及整個生命周期內 ±0.5% 的漂移。 憑借 TMCS1123 的高精度，設計工程師可以簡化設計，同時優化系統性能。 該設備在整個生命周期內提供高精度和卓越的穩定性，無需進行昂貴且耗時的重新校準。

此外，功率轉換的精確控制對于優化系統效率和保護至關重要。 TMCS1123 提供 600ns 的低傳播延遲和 250kHz 的帶寬，在保持低噪聲的同時實現更快的控制環路，從而提高系統效率。

利用 EZShunt 技術簡化設計并減小尺寸：

TI 的全新 EZShunt 電流感應解決方案無需外部分流電阻，從而簡化了設計流程。 該產品線提供完全集成的電流感應解決方案，適合 1206 分流電阻器封裝，在單芯片中提供分立解決方案的價值。

EZShint 產品線具有高成本效益和精度，漂移低至 25ppm/°C，并具有多種封裝選項和分流電阻器值。 INA700 是一款緊湊型集成電流分流監控器，使工程師能夠?qū)㈦娏鞲袘?yīng)解決方案的尺寸減小高達 84%。 該產品線還包括 INA781，這是一款高精度 75A 集成分流解決方案，支持高達 85V 的共模電壓。

德州儀器 (TI) 致力于幫助工程師更準確地感知世界，這些新型霍爾效應和 EZShunt 電流傳感解決方案證明了這一承諾。 這些創新產品為工程師當前的傳感應用提供了更高的精度、簡化的設計和更高的效率。 借助 TMCS1123 霍爾效應電流傳感器，高壓系統現在可以受益于以前僅在低壓應用中提供的精度和低傳播延遲。 這不僅降低了系統成本，還節省了寶貴的電路板空間。

EZShint 產品線提供完全集成的解決方案，無需外部分流電阻，進一步簡化了設計流程。 工程師現在可以在單芯片中實現分立解決方案的價值，從而更輕松且更具成本效益地在其設計中實現電流感測。 EZShunt 產品的高精度和低漂移確保了系統在整個生命周期內可靠且穩定的測量。

總體而言，德州儀器 (TI) 的新型電流傳感解決方案為工程師提供了創建更精確、更高效的系統所需的工具。 通過集成先進技術和解決關鍵設計挑戰，TI 不斷幫助工程師突破當前傳感應用的可能界限。
