在嵌入式系統中，特別是在STM32微控制器的控制應用中，PID（比例-積分-微分）控制算法是一種常見而有效的控制策略。PID控制通過綜合考慮誤差的當前值、累積值和變化率，實現對系統的穩定和精確控制。代理銷售ST意法半導體旗下全系列IC電子元器件-中芯巨能將詳細介紹STM32中常見的PID算法原理及其在實際應用中的案例。

1.PID算法原理

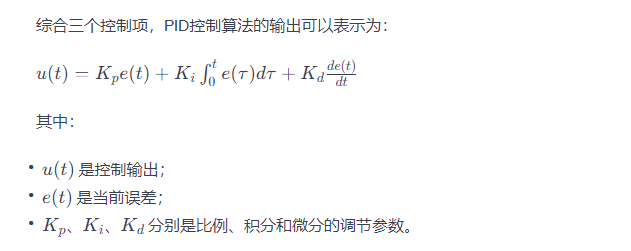

PID控制算法的基本原理是通過綜合考慮誤差的比例、積分和微分三個方面，調整控制輸出，使系統的實際輸出逐漸接近期望輸出。以下是PID算法的主要三個控制分量：

1.1比例項（P）

比例項與當前誤差成正比，用于校正系統的靜態誤差。增大比例項可提高系統的響應速度，但也可能引入振蕩和過沖。

1.2積分項（I）

積分項與誤差的累積值成正比，用于校正系統的積分誤差。積分項能夠消除系統的靜差，并提高系統對持續性擾動的抵抗能力。

1.3微分項（D）

微分項與誤差的變化率成正比，用于抑制系統的振蕩。微分項能夠減小系統的過沖和提高系統的穩定性。

2.STM32中PID算法的實現

在STM32中，PID算法通常通過硬件定時器和中斷服務程序?qū)崿F(xiàn)。以下是PID算法在STM32中的基本步驟：

2.1參數初始化

2.2PID計算

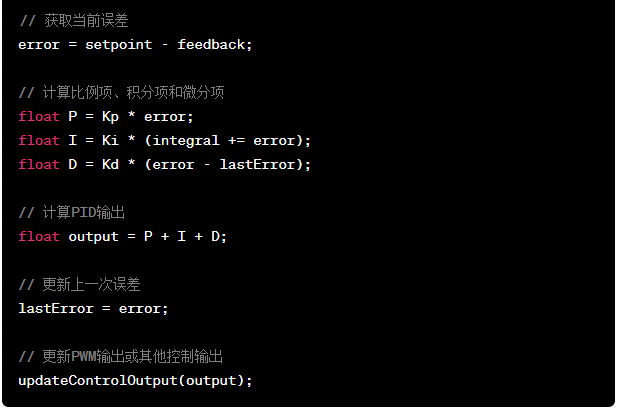

在定時器中斷服務程序中，計算PID的輸出并更新控制量。以下是PID計算的核心代碼：

2.3控制輸出更新

在實際的應用中，控制輸出通常是通過PWM信號控制電機、伺服器等執行器。通過`updateControlOutput`函數，可以實現對應用系統的實時控制。

3.STM32中PID算法的應用案例

3.1電機速度控制

在電機控制中，PID算法廣泛用于實現精確的速度控制。通過測量電機的實際速度和期望速度，可以實時調整電機的控制輸出，使電機穩定運行在期望速度。

3.2溫度控制

在溫度控制系統中，PID算法被應用于調整加熱元件的功率，以維持系統溫度在期望范圍內。通過測量當前溫度和期望溫度，可以實時調整加熱功率，實現溫度的精確控制。

3.3機器人姿態控制

在機器人控制中，PID算法可用于實現姿態控制。通過測量機器人的姿態角度和期望姿態，可以實時調整機器人的關節角度，使機器人保持期望的姿態。

結語

PID算法作為一種簡單而有效的控制策略，在STM32控制應用中得到廣泛應用。它不僅能夠適用于電機、溫度控制和機器人控制等多個領域，還能夠靈活地滿足不同系統的控制需求。在實際應用中，PID算法的參數調整往往需要經驗和實驗，以獲得最佳的控制性能。

對于STM32這樣的嵌入式系統，PID算法的實現不僅需要考慮算法的精確性和實時性，還需要充分利用硬件資源，以提高控制的效率。因此，工程師們通常會根據具體應用的需求進行算法的優化和定制。

隨著嵌入式技術的不斷發展，PID算法的應用也在不斷拓展。在一些先進的應用場景中，工程師們可能會結合其他高級控制策略，如模糊控制、神經網絡控制等，以進一步提高系統的性能和適應性。

總的來說，STM32中的PID算法是一種強大而靈活的控制工具，為嵌入式系統提供了可靠的控制方案。通過合理調整PID參數，工程師們能夠?qū)崿F(xiàn)對各種系統的精確控制，從而滿足不同領域的實際需求。在未來的發展中，隨著嵌入式技術和控制理論的不斷深化，PID算法將繼續在STM32等平臺上發揮重要作用，推動各種智能系統的進一步創新與發展。如需采購STM32系列芯片、申請樣片測試、BOM配單等需求，請加客服微信：13310830171。
