隨著電子技術和微控制器（MCU）的快速發展，自動控制技術在工業領域得到廣泛應用。然而，大多數設備的D/A轉換需要集成的數模轉換器，并且增加了成本。為了降低成本，現在可以利用單片機內部的定時器和軟件來實現PWM（脈沖寬度調制）輸出，通過簡單的變換電路就可以實現D/A轉換。

PWM是一種對模擬信號電平進行數字編碼的方法，它利用改變晶體管柵極或基極的偏置來調制脈沖寬度，從而實現開關穩壓電源輸出晶體管或晶體管導通時間的改變。這種技術可以使電源的輸出電壓在工作條件變化時保持恒定，并且利用微處理器的數字輸出對模擬電路進行精確控制，非常有效。

PWM控制技術因其簡單、靈活和動態響應良好而成為電力電子技術中最廣泛應用的控制方式。它在舞臺燈光、KTV氛圍燈光、建筑裝飾燈光等領域常見應用。

本文介紹的是基于單片機CW32F030的PWM輸出控制，通過RC硬件電路，利用定時器和軟件的配合實現占空比可調、周期固定的PWM輸出控制。具體過程如下：通過電位器改變占空比，并經過AD轉換，將PWM方波的占空比送入LED進行顯示。然后，將給定占空比生成的PWM波形輸入到一個低通濾波器，將數字信號轉換為模擬信號，從而控制LED燈的漸變。

1、方案特色：

- 主頻高達64MHz，運算、處理速度快；

- 可提供高達16路PWM，可以驅動更多LED模塊；

- UART（485通訊）高速通信，各模塊之間具備低延遲響應能力。

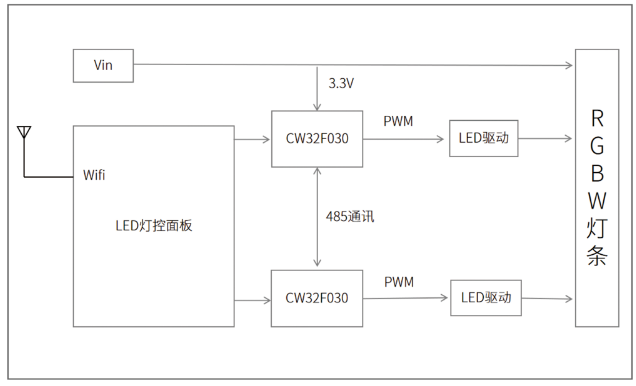

2、CW32F030C8T6在PWM調光控制板的應用框圖

3、該單片機的特色和優勢包括：

- 搭載ARM Cortex-M0+ 32位內核；

- 最高主頻可達64MHz；

- 64K字節閃存和8K字節RAM；

- 四組16位通用定時器，可以提供高達16路PWM；

- 12位ADC，可實現1M SPS轉換速度；

- 三路UART，兩路SPI接口（12Mbit/s），兩路I2C接口（1Mbit/s）；

- 支持上電和掉電復位（POR/BOR），具備可編程低電壓檢測器（LVD）。

這些特性和優勢使得單片機CW32F030成為實現高性能PWM控制技術的理想選擇。無論是在工業領域還是在其他領域中，該單片機都能夠提供穩定、靈活和可靠的PWM控制，滿足各種應用的需求。未來，隨著電子技術的不斷發展和創新，期待這樣的單片機能夠為自動控制領域帶來更多的創新和應用。
