德州儀器(TI)的REF3030AIDBZR是一款采用微型3引腳、SOT-23封裝的精密、低功耗、低壓降電壓基準產品系列。在工程師們的日常工作中，這款產品可能會經常遇到，對其性能和應用了解是非常有必要的。德州儀器代理商將為大家提供REF3030AIDBZR中文資料（內容包含中文參數、產品性能特點、應用領域等）并附上REF3030AIDBZR引腳圖、原理圖、封裝圖。

REF3030AIDBZR中文資料

一、REF3030AIDBZR的中文參數

品牌：TI(德州儀器)

產品分類：電壓基準芯片

容差：±0.2%

溫度系數：75ppm/°C

封裝：SOT-23-3

噪聲-0.1Hz至10Hz：33μVp-p

包裝：整包裝

噪聲-10Hz至10Hz：94μVrms

商品標簽：汽車級

電壓-輸入：3.05V ~ 5.5V

參考類型：系列

電流-供電：50μA

輸出類型：固定

工作溫度：-40°C ~ 125°C(TA)

電壓-輸出(最小值/固定)：3V

安裝類型：表面貼裝型

電流-輸出：25 mA

基本產品編號：REF3030

二、REF3030AIDBZR主要性能特點

高精度：REF3030AIDBZR的精度高達0.04%，能夠提供穩定的、精確的電壓輸出。這樣的高精度使得它可以用作精密電壓參考源，滿足各種需要精確電壓源的應用。

低溫度系數：這款芯片的溫度漂移率很低，通常為每攝氏度1ppm。這意味著，即使在不同的溫度環境下使用，輸出電壓也能保持高度的穩定性。

高線性度：REF3030AIDBZR在整個工作溫度范圍內表現出高度的線性度，其非線性誤差僅為0.04%。這進一步保證了輸出電壓的穩定性和一致性。

低噪聲：它的輸出電壓具有很低的噪聲水平，使得它適用于對電壓噪聲要求較高的應用，如精密測量和傳感器校準等。

低功耗：REF3030AIDBZR采用低功耗設計，它能夠在節能環境中工作。同時，它還具有熱關斷電流的功能，可以進一步降低功耗。

三、REF3030AIDBZR應用領域

由于REF3030AIDBZR的優良性能，它被廣泛應用于以下領域：

儀器與測量：在儀器和測量設備中，如多功能測試儀、示波器、頻譜分析儀等，REF3030AIDBZR可以提供高精度的參考電壓。

工業自動化：在工廠自動化系統中，它可以作為穩定的參考電壓源，用于反饋控制系統、PLC(可編程邏輯控制器)等設備。

通信與網絡設備：由于其高精度和低溫漂特性，它成為通信和網絡設備中的理想選擇，例如路由器、交換機、無線基站等。

汽車電子：在汽車電子中，它可以用作流明儀表、車載娛樂系統、車載電源管理等應用，以提供穩定的參考電壓。

醫療設備：醫療設備對穩定性和精確性的要求通常很高，REF3030AIDBZR可用于醫療儀器中的參考電壓源，例如血壓計、心電圖儀、體溫計等。

REF3030AIDBZR以其精密度、低溫漂移、高線性度、低噪聲和低功耗等特點，在各個領域都有廣泛的應用前景。無論是在精密測量、工業控制，還是在通信網絡、汽車電子、醫療設備等領域，REF3030AIDBZR都能提供穩定、精確的電壓輸出，滿足各種應用的需求。

REF3030AIDBZR引腳圖

REF3030AIDBZR原理圖

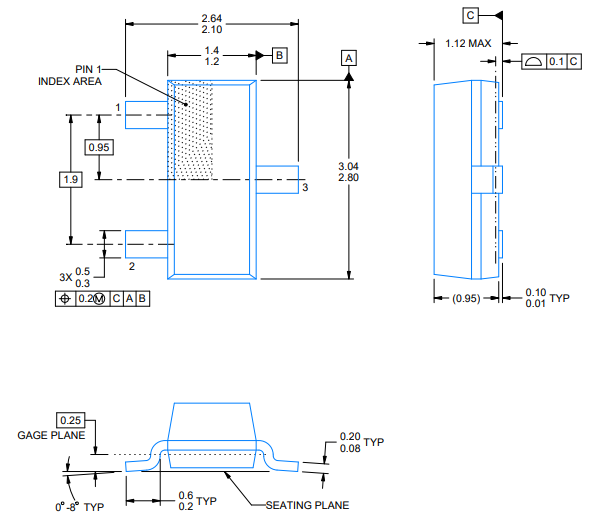

REF3030AIDBZR的封裝圖
