MCP3421A0T-E/CH是Microchip Technology一款16位分辨率的單通道ΔΣ模數轉換器，可以實現高精度的模擬信號轉換。該芯片具有多種功能，并且設計用于低功耗、高精度的應用。代理銷售美國微芯(Microchip)旗下全系列IC電子元器件-中芯巨能為您提供MCP3421A0T-E/CH：引腳圖及詳解、工作原理與使用須知。

一、MCP3421A0T-E/CH引腳圖及詳解

MCP3421A0T-E/CH 具有8個引腳，這些引腳包括：

MCP3421A0T-E/CH引腳圖（上圖）

1. VDD/VSS（引腳 1 和 8）： 電源引腳，VDD為正電源，VSS為地。

2. SCL/SDA（引腳 2 和 3）： I2C接口引腳，用于與微控制器或其他器件進行通信。

3. A0/A1（引腳 4 和 5）： 地址選擇引腳，用于設置I2C地址。

4. NC（引腳 6）： 未連接引腳。

5. OUT（引腳 7）： 模擬數字轉換輸出，將轉換的數字結果輸出。

二、MCP3421A0T-E/CH工作原理

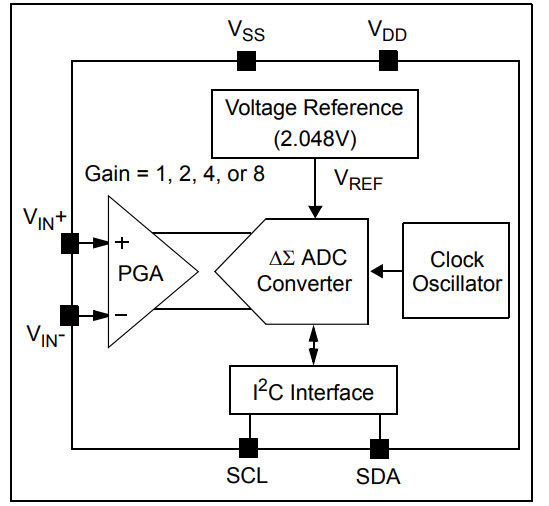

MCP3421A0T-E/CH工作原理圖（上圖）

MCP3421A0T-E/CH 是一個ΔΣ模數轉換器，用于將模擬信號轉換為數字信號。其工作原理主要包括以下幾個步驟：

1. 模擬信號輸入： 將要轉換的模擬信號輸入到芯片的輸入端。

2. ΔΣ轉換： 內部的ΔΣ轉換器將模擬信號轉換為數字信號，通過采樣和累積形成高精度的數字結果。

3. I2C通信： 轉換后的數字結果通過I2C接口傳輸給外部控制器或微處理器。

4. 數據輸出： 轉換后的數字結果可以由外部控制器進行處理或顯示。

擴展閱讀：MCP3421A0T-E/CH：中文參數、工能特點、應用領域

Microchip代理商

關于Microchip公司

三、MCP3421A0T-E/CH使用須知

1. 供電電壓： 確保在規定的電源范圍內給芯片供電，以免損壞芯片。

2. 地線連接： 嚴格遵守正確的接地連接，確保良好的信號傳輸和減少噪聲。

3. I2C通信設置： 設置正確的I2C通信參數，包括地址和通信速率。

4. 輸入信號： 將要轉換的模擬信號按照規范輸入芯片的相應引腳。

5. 精密度與采樣率： 可以根據需要設置芯片的增益和采樣率，以滿足不同應用的精度和速度要求。
