ATTINY85-20SU是Atmel（Microchip Technology）推出的一款微控制器。它采用了AVR RISC架構，內置8KB的閃存存儲器和512B的EEPROM，工作電壓范圍為1.8V至5.5V，適合于各種低功耗應用場景。代理銷售美國微芯旗下全系列IC電子元器件-中芯巨能為您提供ATTINY85-20SU：引腳圖詳解、工作原理與使用須知。

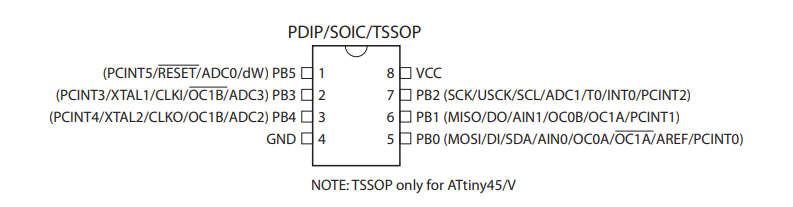

一、ATTINY85-20SU引腳圖詳解

ATTINY85-20SU具有8個引腳，每個引腳的功能如下：

1. PB5 (SCK/USCK/ADC0/T0/PCINT5)：串行時鐘線、模擬數字轉換輸入、定時器/計數器0引腳、引腳變化中斷5

2. PB3 (MOSI/DO/ADC3/PCINT3)：串行數據輸入、模擬數字轉換輸入、引腳變化中斷3

3. PB4 (MISO/DI/SDA/AIN0/AREF/ADC2/PCINT4)：串行數據輸出、模擬數字轉換輸入、I2C總線數據引腳、模擬輸入、模擬參考電壓、引腳變化中斷4

4. PB0 (OC1A/AIN1/PCINT0)：PWM輸出引腳、模擬輸入、引腳變化中斷0

5. PB1 (OC0A/AIN1/PCINT1)：PWM輸出引腳、模擬輸入、引腳變化中斷1

6. PB2 (OC0B/AIN1/PCINT2)：PWM輸出引腳、模擬輸入、引腳變化中斷2

7. RESET (PCINT4)：復位引腳、引腳變化中斷

8. VCC：供電電壓引腳

9. GND：接地引腳

二、ATTINY85-20SU工作原理

ATTINY85-20SU采用AVR RISC架構，內置8KB閃存存儲器和512B EEPROM。它可以通過內部和外部時鐘源進行工作，并支持低功耗睡眠模式。該芯片具有多個通用I/O引腳，支持PWM輸出、模擬數字轉換、定時器/計數器等功能。它還支持串行通信接口（SPI）和I2C總線通信。通過這些功能，ATTINY85-20SU可以實現各種控制和數據處理任務。

擴展閱讀：ATTINY85-20SU：中文參數、工能特點、應用領域

Microchip代理商

關于Microchip公司

三、ATTINY85-20SU使用注意事項

1. 在設計電路時，需要根據具體的應用需求合理連接引腳，確保正確的功能和通信。

2. 在編程時，需要根據需求配置引腳的功能和工作模式，以實現所需的功能。

3. 在使用時，需要注意供電電壓和工作溫度范圍，避免超出規定范圍導致芯片損壞或不穩定。

4. 使用時需要遵循相關的數據手冊和規范，以確保正常的工作和通信。

總之，ATTINY85-20SU是一款功能豐富的微控制器芯片，正確連接和使用引腳、合理配置功能和工作模式，可以實現各種控制和數據處理任務。
