現貨供應ADI全系列IC電子元器件-中芯巨能，今天為大家提供ADI最近推出的ADUCM356精密模擬微控制器中文資料（內容包含ADUCM356中文簡介、ADUCM356中文參數詳解及ADUCM356應用領域、附ADUCM356原理圖）。

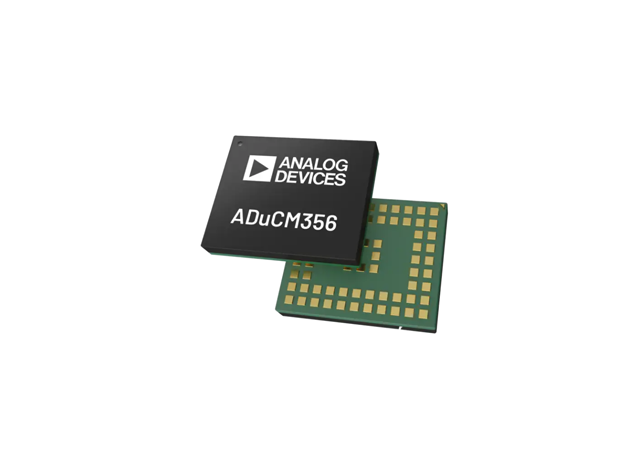

一、ADUCM356中文簡介

ADI推出的 ADUCM356 精密模擬微控制器采用 Arm? Cortex?-M3 處理器，具有低功耗特性。該器件可控制和測量電化學傳感器的電流、電壓和阻抗測量功能。ADUCM356 配備了一個16位、400kSPS SAR ADC（帶輸入緩沖器）、一個內置抗混疊濾波器和一個可編程增益放大器。此外，該器件還包括三個跨阻抗放大器，適用于不同類型的傳感器，以及兩個低功耗放大器，用于實現恒電勢器功能。ADUCM356 還具有雙輸出數模轉換器 (DAC)，可控制同相輸入，并設有高速模數轉換器 (DAC) 和輸出放大器，用于生成交流信號。

二、ADUCM356中文參數詳解

- 模擬輸入/輸出

- 16位、400kSPS ADC

- 電壓、電流和阻抗測量功能

- 內部和外部電流和電壓通道

- 超低漏電流開關矩陣和輸入多路復用器

- 輸入緩沖器，PGA

- 電壓DAC

- 兩個雙輸出電壓數模轉換器 (DAC)，0.2V至2.4V范圍，適用于12位輸出

- 兩個偏置恒電勢器和TIA放大器，每個放大器1μA超低功耗

- 一個高速12位電壓DAC，輸出范圍：-607mV至+607mV

- 用于阻抗測量的高速TIA

- 可編程增益放大器

- 兩個低功耗、低噪聲放大器，適用于電化學檢測中的恒電勢器偏置

- 兩個低功耗、低噪聲跨阻抗放大器 (TIA)，適合用于測量±0.00005μA至±3000μA范圍內的傳感器電流輸出

- 可編程負載和增益電阻器

- 模擬硬件加速器

- 數字波形發生器

- DFT和數字濾波器

- 2.5V和1.82V片上精密基準電壓源

- 內部溫度傳感器，精度為±2°C

- 阻抗測量范圍：<1Ω至10M?，0.016Hz至200,000Hz

- 伏安法掃描速率高達每秒2000步

微控制器:

- 26MHz Arm Cortex-M3處理器

- 串行線端口支持代碼下載和調試

- 256KB閃存/64kB SRAM

安防和安全:

- 硬件循環冗余校驗 (CRC)，帶可編程多項式發生器

- 用戶閃存的讀/寫保護

片上外設:

- UART、I2C和SPI串行輸入/輸出

- 多達17個GPIO引腳

- 外部中斷選項

- 通用、喚醒、及看門狗定時器

功率:

- 2.8V至3.6V電源和主動測量范圍

- 電源監控器

- 數字部分有源電流消耗：30μA/MHz

- 休眠時為8.5μA，偏置到外部傳感器

- 2μA關斷模式，無SRAM保持

封裝和溫度范圍:

- 6mm × 5mm、72引腳LGA封裝

- 額定環境工作溫度范圍：-40°C至+85°C

三、ADUCM356應用領域

氣體檢測

食品質量

環境檢測（空氣、水和土壤）

血糖儀

生命科學和生物感測分析

生物阻抗測量

通用安培檢測法、伏安法和阻抗頻譜分析功能

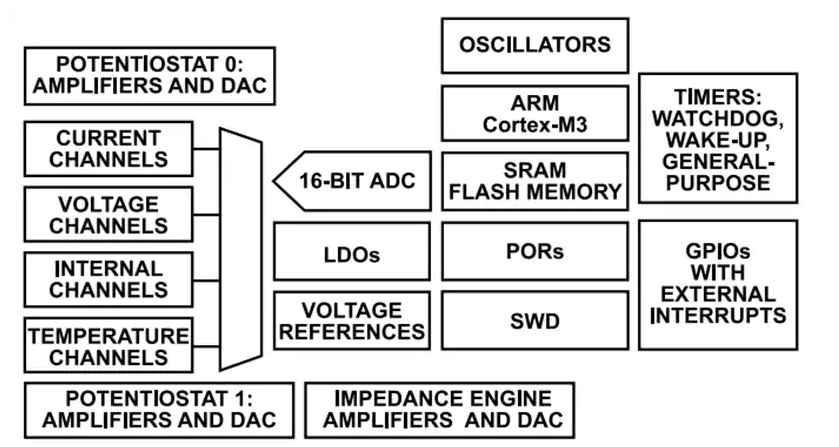

四、ADUCM356原理圖
