ADUC831產品詳情

ADuC831是一款完全集成的247 kSPS數據采集系統，在單芯片內集成高性能自校準多通道12位ADC、雙通道12位DAC和可編程8位MCU。微控制器內核為8052，因此每機器周期8051指令集兼容12個內核時鐘周期。片內集成有62 KB非易失性Flash/EE程序存儲器。片內同時集成4 kB非易失性Flash/EE數據存儲器、256字節RAM和2 kB擴展RAM。

ADuC831還內置其它模擬功能、兩個12位DAC、電源監視器和一個帶隙基準電壓源。片內數字外設包括2個16位Σ-?型DAC、雙通道輸出16位PWM、看門狗定時器、時間間隔計數器、3個定時器/計數器、針對波特率生成的定時器3和串行I/O端口（I2C、SPI和UART）。

片內出廠固件支持通過EA引腳進行在線串行下載和調試模式（通過UART）以及單引腳仿真模式。QuickStart?和QuickStart Plus開發系統支持ADuC831，提供低成本軟件和硬件開發工具。

該微控制器在擴展工業溫度范圍內的額定工作電壓為3 V至5 V，提供52引腳塑料四方扁平封裝和56引腳芯片級封裝。

ADUC831應用領域

1、光纖網絡—激光功率控制

2、基站系統

3、精密儀器、智能傳感器

4、瞬變捕獲系統

5、DAS和通信系統

ADUC831優勢和特點

模擬I/O8通道、247 kSPS 12位ADC；直流性能： ±1 LSB INL；交流性能：71 dB SNR針對高速ADC轉RAM捕獲的DMA控制器2個12位（單調）電壓輸出DAC雙通道輸出PWM/Σ-Δ型DAC片內溫度傳感器功能 ±3 C片內基準電壓。

存儲器62 KB片內Flash/EE程序存儲器4 KB片內Flash/EE數據存儲器Flash/EE，保持時間：100年，耐久性為10萬個周期2304字節片內數據RAM。

基于8051內核8051兼容指令集（最大值：16 MHz）12個中斷源，2個優先級雙通道數據指針11位擴展堆棧指針。

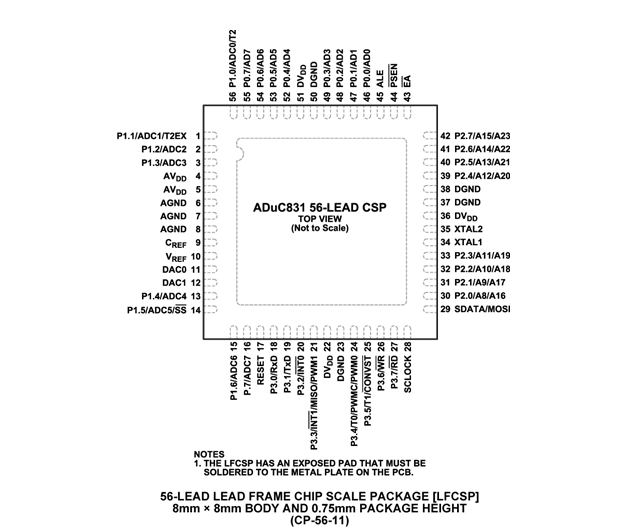

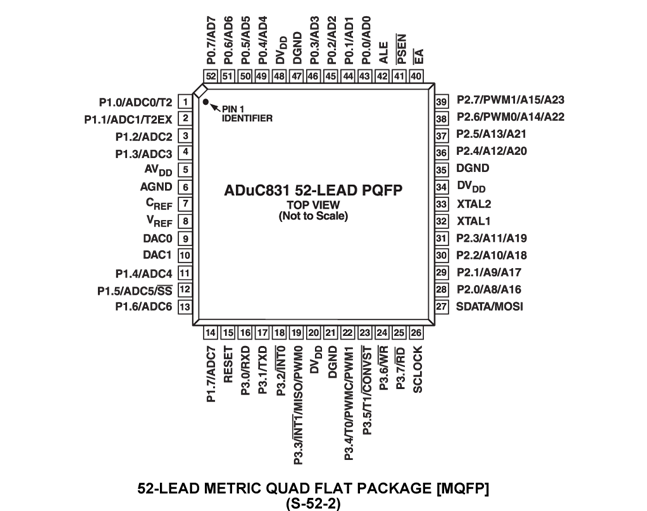

ADUC831引腳圖

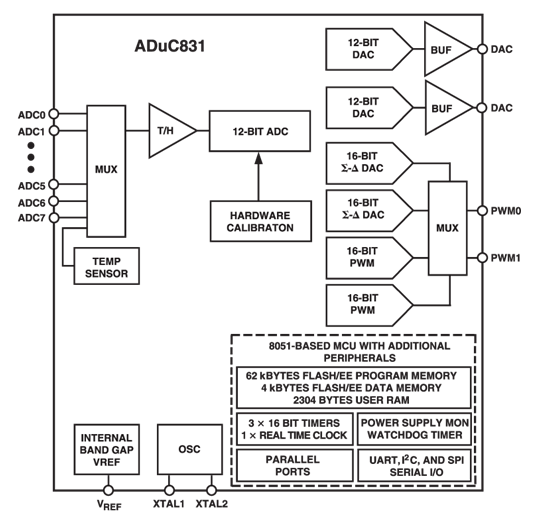

ADUC831原理圖

ADUC831具體訂購型號

1、ADUC831BCPZ：56-Lead LFCSP (8mm x 8mm)

2、ADUC831BCPZ-REEL：56-Lead LFCSP (8mm x 8mm)

3、ADUC831BSZ：52-Lead MQFP (10mm x 10mm)

4、ADUC831BSZ-REEL：52-Lead MQFP (10mm x 10mm)
