AO3401A是Alpha & Omega Semiconductor (萬代半導體)一款MOSFET。該器件的最大輸入電容為 1200pF @ 15V。本文將為您提供AO3401A中文資料（包含產品參數、功能特點及應用領域等內容）并附上引腳圖、原理圖、封裝圖。

AO3401A中文資料

一、AO3401A中文關鍵參數

閾值電壓Vgs(th) ： 1.3V@250μA

漏極電流Idss ： 4A

晶體管類型 ： P溝道

功率耗散 ： 1.4W

充電電量 ： 14nC

反向傳輸電容Crss ： 55pF

柵極源極擊穿電壓 ： ±12V

漏源擊穿電壓BVDSS ： 30V

極性 ： P-溝道

元件生命周期 ： Active

存儲溫度 ： -55℃~+150℃

引腳數 ： 3Pin

高度 ： 1.25mm

長x寬/尺寸 ： 2.90 x 1.60mm

原產國家 ： America

原始制造商 ： Alpha and Omega Semiconductor

不同 Id，Vgs時的 RdsOn（最大值） ： -

是否無鉛 ： Yes

系列 ： -

零件狀態 ： Active

漏源電壓(Vdss) ： 30V

連續漏極電流Id@25℃ ： 3.2A

工作溫度 ： -55℃~+150℃

安裝類型 ： SMT

封裝/外殼 ： SOT23

二、AO3401A中文產品特點

AO3401A的封裝規格是配置單路，閾值電壓為Vgs(th)1.3V@250μA，漏極電流為Idss4A，晶體管類型為P溝道，功率耗散為1.4W，充電電量為14nC，反向傳輸電容為Crss55pF，柵極源極擊穿電壓為±12V，漏源擊穿電壓為BVDSS30V，極性為P-溝道。

三、AO3401A應用領域

ATX 1 服務器 I 電信 PSU 的同步整流

電機驅動器和不間斷電源

微型太陽能逆變器

直流/直流轉換器

電動工具

電機驅動器和不間斷電源

同步整流

電池保護電路

電信 1 服務器電源

工業電源

AO3401A引腳圖、原理圖、封裝圖

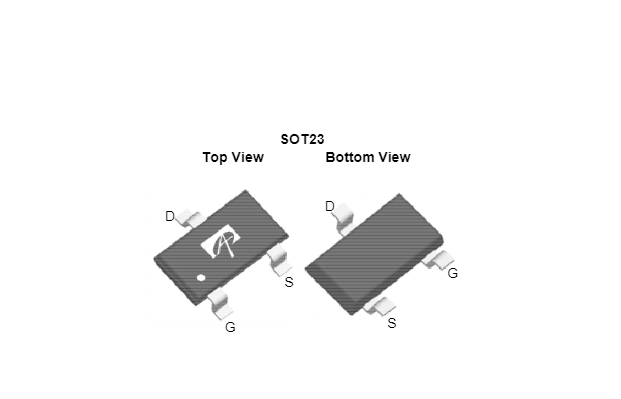

1、AO3401A引腳圖

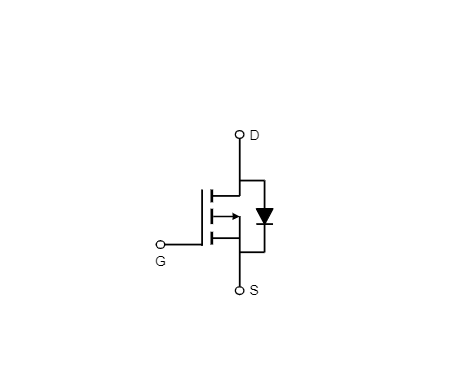

2、AO3401A原理圖

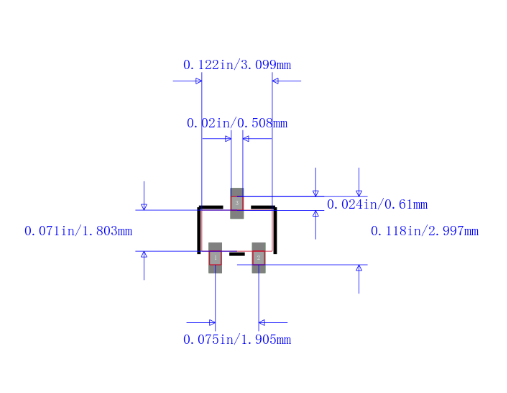

3、AO3401A封裝圖
