cd40529（中微愛芯模擬開關/多路復用器）引腳圖及功能表

來源：中微愛芯| 發布日期：2023-08-23 10:09:44 瀏覽量：

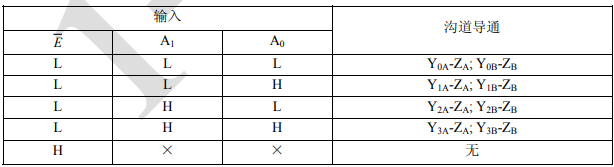

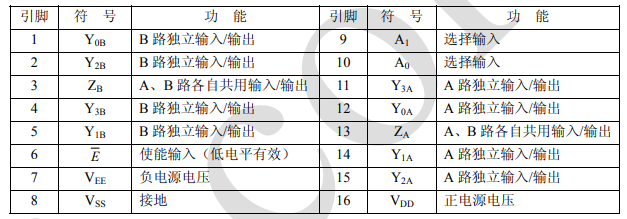

CD4052是中微愛芯的一款2路四選一模擬開關器電子元器件，本文將介紹CD4052產品特點，為工程師提供cd4052引腳圖、引腳圖說明和功能表。

一、CD4052產品特點：

CD4052 是一塊帶有公共使能輸入控制位的 2 路四選一模擬開關電路。每一個多路選擇開關都有四個獨立的輸入/輸出(Y到 Y)、一個公共的輸入/輸出端(Z) 選擇輸入端(A)公共使能輸入控制位包括兩個選擇輸入端 Ao、A 和一個低有效的使能輸入端 E。每一路都包含了四個雙向模擬開關，開關的一邊連接到獨立輸入/輸出(Y到Y(jié);)，另一邊連接到公共輸入/輸出端(Z)。當E為低電平時，四個開關中的其中一個被 A,和 A 選通(低阻導通態)。當E為高電平時，所有開關都處于高阻關斷態，與 A和 A 無關。VoD 和 Vss 是連接到數字控制輸入 (Ao、A和E)的電源電樂。(VDD-Vss)的范圍是 3~9V，模擬輸入輸出 (Y~Y;和Z)能夠在最高 VDD，最低 VEE之間變化。(VDD- V) 不會超過 9V。對于用做數字多路選擇開關，Ve和 Vss 是連在一起的通常接地)CD4052 主要應用于模擬多路選擇開關、數字多路選擇開關及信號選通。封裝形式: DIP16/SOP16/SSOP16/TSSOP16。

cd4052
